GRZAŁKA EJK maxi

charakterystyka

Grzałki typu EJK wersja maxi służą do podgrzewania wody w otwartych i zamkniętych zbiornikach metalowych, w tym szczególnie w emaliowanych zbiornikach ciepłej wody użytkowej. W zbiornikach tych chronionych antykorozyjnie metodą katodową za pomocą anod magnezowych lub obcoprądowych, elementy grzejne powinny być częściowo lub w całości odizolowane elektrycznie od ścianek zbiornika. Dzięki temu różnica potencjałów elektrochemicznych w napełnionym wodą zbiorniku między elementami grzejnymi wykonanymi z miedzi lub specjalnych stali nierdzewnych a zbiornikiem wykonanym ze stali węglowej, częściowo się wyrównuje. To w znaczący sposób zwiększa trwałość elementu grzejnego oraz żywotność anody magnezowej.



W grzałkach EJK wersja maxi elementy grzejne umieszczone są w głowicy metalowej. Do częściowego połączenia elementów grzejnych ze zbiornikiem zastosowano rezystor uziemiający o odpowiednio dobranej oporności, która włącza te elementy do katodowej ochrony antykorozyjnej zbiornika. Takie rozwiązanie w sposób optymalny pozwala chronić grzałkę elektryczną w zbiorniku emaliowanym przed przyspieszoną korozją elektrochemiczną, z zachowaniem ochrony katodowej zbiornika i żywotności anody magnezowej.

opis produktu

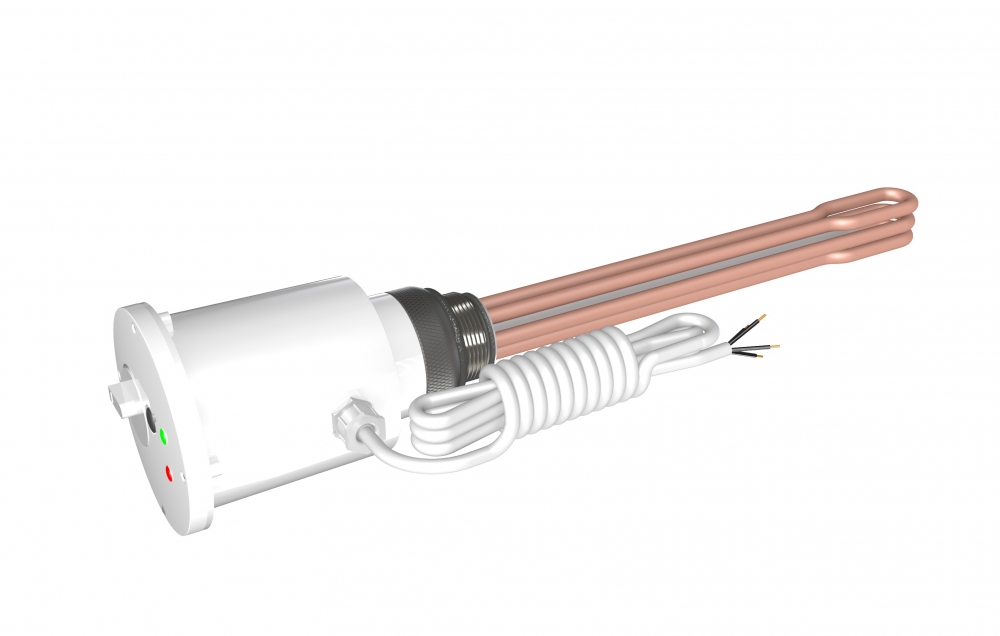

Grzałki typu EJK zbudowane są z rurkowych elementów grzejnych zawierających wewnątrz drut oporowy, elementów oprawy izolującej grzałkę, głowicy metalowej oraz z obudowy mieszczącej zespół zasilania prądu trójfazowego 400V, w tym termoregulator z bezstopniową nastawą temperatury i niesamoczynnym ogranicznikiem temperatury chroniącym grzałkę przed przegrzaniem. Pokrętło termoregulatora oraz lampki sygnalizujące osadzone są w pokrywie zamykającej korpus obudowy od góry. Dolna część korpusu obudowy zakończona jest głowicą metalową z sześciokątem na klucz S-60 i gwintem 1½", umożliwiających wkręcenie grzałki do mufy zbiornika.

rozwiń zwiń
informacje techniczne
Parametry techniczne grzałki
Typ grzałki Moc Napięcie zasilające Długość strefy martwej Długość zanurzeniowa do uszczelki Przyłącze gwintowane Minimalna objętość zbiornika
kW V mm mm cal dm³
EJK 3000 3,0 ~ 400 100 290 1½" 80
EJK 4500 4,5 ~ 400 100 390 1½" 100
EJK 6000 6,0 ~ 400 100 500 1½" 100
EJK 9000 9,0 ~ 400 100 720 1½" 250





Minimalny przekrój żył przewodu zasilającego
Typ grzałki Moc Prąd znamionowy Minimalny przekrój żył przewodu zasilającego Rodzaj dławnicy w obudowie grzałki Średnica przewodu zasilającego
kW A mm²   mm
EJK-3000 3,0 4,3 1,0 PG 13,5 6,0 ÷ 12,0
EJK-4500 4,5 6,5 1,0 PG 13,5 6,0 ÷ 12,0
EJK-6000 6,0 8,7 1,5 PG 13,5 6,0 ÷ 12,0
EJK-9000 9,0 13,0 1,5 PG 13,5 6,0 ÷ 12,0
