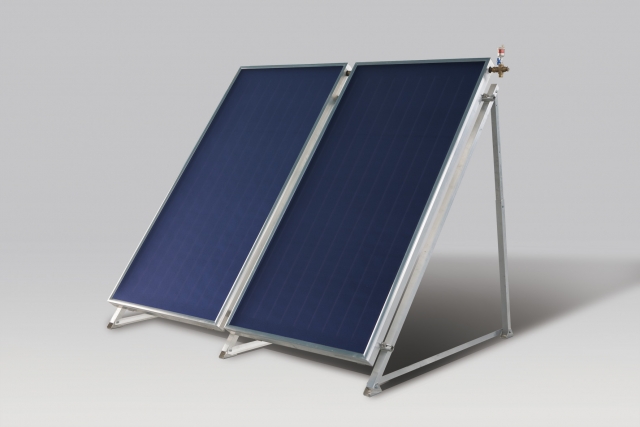

Kolektor płaski EL-SOL
Kolektor słoneczny ELEKTROMET przeznaczony jest do zamiany energii promieniowania słonecznego na użyteczną energię cieplną stosowaną do przygotowania ciepłej wody użytkowej, podgrzewania wody basenowej lub do wspomagania źródła ciepła w instalacji grzewczej.
Konstrukcja obudowy kolektora oparta jest na sztywnej ramie giętej ze specjalnego, profilu aluminiowego. Obudowa zamknięta jest od spodu blachą aluminiową, zaś pokrywa wykonana jest ze specjalnego, wysokoprzepuszczalnego szkła solarnego. Sposób mocowania szyby zapewnia szczelność obudowy oraz minimalizuje naprężenia cieplne.
Głównym elementem kolektora jest absorber, którego płyta wykonana jest z blachy miedzianej pokrytej wysokoselektywną,
ceramiczno - metalową powłoką eta plus w celu zapewnienia wysokiego stopnia absorpcji promieniowania a co za tym idzie, uzyskania dużej sprawności procesu przemiany energii. Płyta absorbera połączona jest, metodą zgrzewania ultradźwiękowego lub lutowania, z systemem rurek miedzianych, w których krąży czynnik roboczy.
Straty ciepła zminimalizowano poprzez zastosowanie izolacji dolnej i bocznej wykonanej z wełny mineralnej o niskim przewodnictwie cieplnym.
Specjalnie zaprojektowane zestawy montażowe, wykonane ze stali nierdzewnej, służą do bezproblemowego i pewnego mocowania kolektorów do konstrukcji dachowej o różnych kątach nachylenia połaci.
Kolektor płaski: | Symbol | Jednostka | Wartość | |
Szerokość | A | mm | 1006 | |
Wysokość | B | mm | 2007 | |
Głębokość | C | mm | 85 | |
Masa kolektora | m | kg | 40 | |
Powierzchnia | S | m² | 2,02 | |
Sprawność optyczna | Ho | % | 77 | |
Współczynnik | a1 | W/(m²K) | 4,034 | |
Współczynnik | a2 | W/(m²K²) | 0,010 | |
Przyłącza: rura Cu | Φ | mm | 22 | |
Obudowa | profil aluminiowy | |||
Pokrywa | szkło solarne gr. 4mm | |||
Absorber: | ||||
Rodzaj absorbera | blacha Cu o grubości 0,2 mm | |||
Warstwa selektywna | BlueTec eta plus, Sunselect | |||
Technologia wykonania | zgrzewanie ultradzwiękowe | |||
lutowanie | ||||
Współczynnik absorpcji | α | % | 95 | |
Współczynnik emisji | ε | % | 5 | |
Szerokość | a | mm | 990 | |
Wysokość | b | mm | 1990 | |
Powierzchnia absorbera | Sb | m² | 1,97 | |
Powierzchnia czynna | Sn | m² | 1,82 | |
Zawartość płynu | V | dm³ | 1,8 | |
Temperatura równowagi | Tr | °C | 208 | |
Gwarantowany minimalny uzysk cieplny | kwh/m²•rok | 525 | ||
Przepływ | zalecany | l/h | ok.60 | |
dopuszczalny | 50-220 | |||
Izolacja: | ||||
Materiał izolacyjny | wełna mineralna | |||
Współczynnik przewodzenia | λ | W/mK | 0,035 | |
Grubość warstwy izolacji: | dolnej | d | mm | 40 |
bocznej | d1 | mm | 15 |
