Pojemnościowe ogrzewacze solarne mogą pracowac w układzie hybrydowym, a to oznacza, że do efektywnego działania mogą wykorzystywać nie tylko prąd stały płynący z modułów fotowoltaicznych (DC), ale również w sytuacjach awaryjnych spowodowanych np.: słabym nasłonecznieniem lub awarią samej instalacji fotowoltaicznej, są w stanie zapewnić odpowiedni poziom nagrzania ciepłej wody użytkowej, poprzez wykorzystanie prądu przemiennego bezpośrednio z sieci elektroenergetycznej (AC).

Aby możliwa była praca ogrzewacza w systemie hybrydowym został on wyposażony w zestaw elementów grzejnych pogrupowanych w zależności od zasilania na dwa źródła ciepła. Pierwsza grupa grzałek elektrycznych o łącznej mocy (2,2 kW) służy do połączenia z panelami fotowoltaicznymi (DC). Natomiast druga para elementów grzejnych o łącznej mocy (2,4 kW) przyłączona zostaje do sieci energetycznej (AC) domu i wykorzystywana jest w sytuacjach braku promieniowana słonecznego tj. braku zasilania z paneli fotowoltaicznych.

Tak wyposażone podgrzewacze są w stanie w pełni pokryć zapotrzebowanie gospodarstwa domowego na c.w.u.

Na przednim panelu ogrzewacza widnieją dwie kontrolki, które informują o stanie pracy urządzenia czyli o tym, które źródło ciepła (DC czy AC) aktualnie podgrzewa wodę w zbiorniku.

Solarne podgrzewacze wody typu NORDIC PV są urządzeniami ciśnieniowymi przystosowanymi do pracy o maksymalnym ciśnieniu wody 0,6 MPa (6 bar).

Ciśnieniowy zbiornik ogrzewacza wykonany jest z blachy stalowej pokrytej wewnątrz warstwą specjalnej emalii ceramicznej, która tworząc szklistą powłokę chroni go przed korozją i zapewnia dobrą jakość podgrzewanej wody użytkowej. Dodatkowe zabezpieczenie antykorozyjne zbiornika stanowi anoda magnezowa, działanie której opiera się na wykorzystaniu różnicy potencjałów elektrochemicznych materiału zbiornika i anody.

Izolację termiczną zbiornika tworzy warstwa bezfreonowej pianki poliuretanowej, osłoniętej płaszczem obudowy wykonanym z cienkiej blachy stalowej pokrytej farbą proszkową oraz dolną i górną pokrywą wykonaną z tworzywa sztucznego typu ABS.

Ogrzewacze typu NORDIC PV przystosowane są do zawieszenia na ścianie lub innych odpowiednio wytrzymałych elementach konstrukcyjnych, tylko i wyłącznie w pozycji pionowej.   Wyposażone są w grzałki „suche” (po dwie sztuki dla zasilania z obwodu prądu stałego DC, generowanego przez panele fotowoltaicznej jak i prądu przemiennego AC tj. bezpośrednio z sieci energetycznej). Główną zaletą „suchych” grzałek jest to, że w razie potrzeby, można dokonać ich wymiany bez konieczności opróżniania całego zbiornika z wody.

Dzięki nowoczesnym rozwiązaniom konstrukcyjnym i technologicznym ogrzewacze typu NORDIC PV są ekonomiczne, trwałe i bezpieczne w eksploatacji, a także łatwe w instalacji i obsłudze. Mogą być instalowane w każdym pomieszczeniu, do którego doprowadzona jest sieć wodociągowa i instalacja elektryczna, za wyjątkiem pomieszczeń zagrożonych wybuchem lub narażonych na oddziaływanie temperatur poniżej 0°C.

*zgodnie z obowiązującym od 26 września 2015r. Rozporządzeniem Komisji UE nr 812/2013

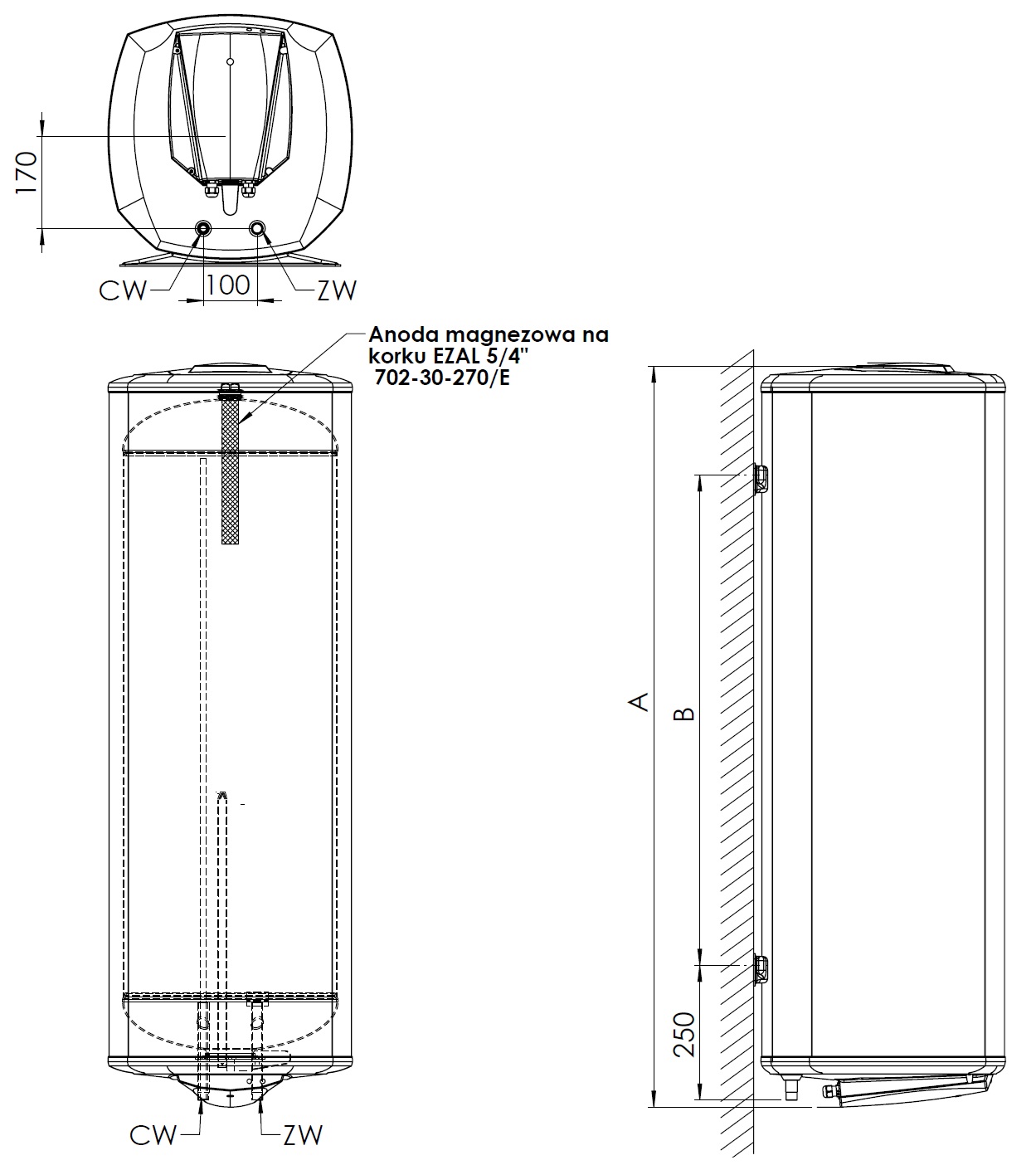

Rys. 1. Budowa zbiornika typu NORDIC PV.
