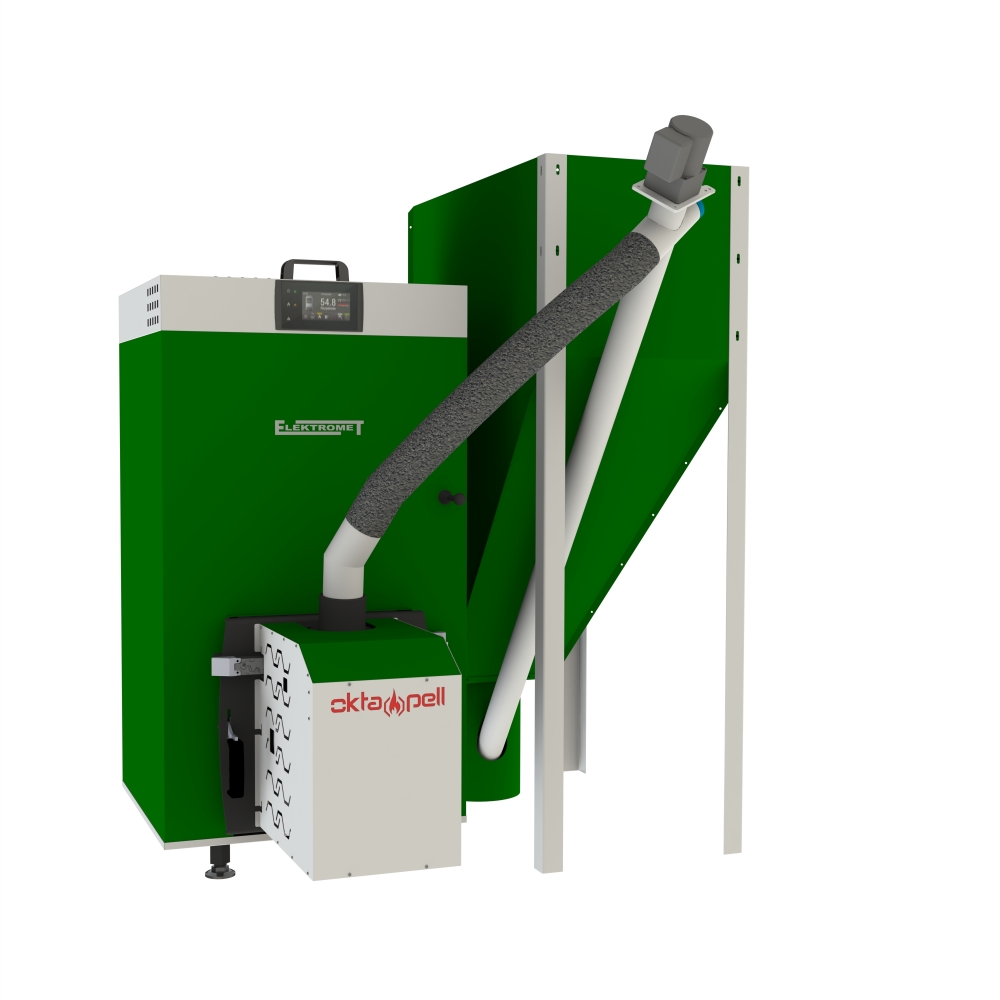

EKO-PE SMART 18 STANDARD
Kocioł c.o. na pelety o mocy 18 kW z zasobnikiem wolnostojącym o pojemności 310 lub 540 litrów przeznaczony jest do pracy w wodnych instalacjach centralnego ogrzewania domków jedno- lub wielorodzinnych, mniejszych ośrodków wypoczynkowych, warsztatów itp. Instalacje centralnego ogrzewania mogą być: systemu otwartego posiadające zabezpieczenia zgodnie z wymaganiami normy PN- B-02413 lub systemu zamkniętego - posiadające zabezpieczenia zgodnie z wymaganiami normy PN-B- 02414.
Zalety kotła:
- bardzo wysoka sprawność,
- najwyższa klasa kotła wg normy 303-5+A1:2023-05,
- w pełni automatyczny proces rozpalania i wygaszania kotła,
- płynna modulacja mocy 30% - 100%,
- wyjątkowy i niezawodny palnik peletowy produkcji ELEKTROMET,
- unikalna konstrukcja wymiennika z turbolatorami,
- unikalna konstrukcja palnika obrotowego,
- najwyższej klasy intuicyjne sterowanie firmy TECH i ESTYMA.
Kocioł wyposażony jest w sterownik ST-900 lub IGNEO TOUCH
Dostępne modele:
| sterownik TECH ST-900 | ||
| Model | Nr katalogowy | Opis |
| EKO-PE SMART 18 standard / 310 | 437-20-310 | moc kotła 18 kW |
| EKO-PE SMART 18 standard / 540 | 437-20-540 | moc kotła 18 kW |
| sterownik ESTYMA Igneo Touch | ||
| Model | Nr katalogowy | Opis |
| EKO-PE SMART 18 standard / 310 E | 437-20-310/E | moc kotła 18 kW |
| EKO-PE SMART 18 standard / 540 E | 437-20-540/E | moc kotła 18 kW |
Korpus kotła wraz z wymiennikiem jest konstrukcją spawaną z blachy stalowej o grubości odpowiednio 5 i 4 mm. Wymiana ciepła w kotle następuje m.in. przez ściany wymiennika oraz poprzez pionowe wymienniki rurowe znajdujące się w płaszczu wodnym wymiennika z tyłu komory spalania. Do drzwiczek zamontowany jest palnik do peletów składający się z:
- rury podajnika ze spiralą i motoreduktorem,
- paleniska obrotowego wykonanego z perforowanej blachy żaroodpornej,
- zapalarki uruchamianej automatycznie,
- wentylatora nadmuchowego wraz z przepustnicą powietrza i presostatem.
Drzwiczki umożliwiają łatwy dostęp do wnętrza kotła dla czyszczenia ścianek wymiennika i usuwania popiołu. Na drzwiczkach zamontowany jest wyłącznik krańcowy odłączający po otwarciu drzwiczek podajnik wraz z palnikiem obrotowym oraz wentylator od zasilania elektrycznego. Czopuch spalinowy, przyłącza wodne i spust wody z kotła znajdują się na tylnej ściance kotła. Dla zmniejszenia strat ciepła cały korpus kotła oraz drzwiczki zabezpieczone są izolacją mineralną. Zewnętrzna obudowa kotła wykonana jest z blachy stalowej pokrytej trwałym lakierem proszkowym. Palnik peletowy osłonięty jest obudową.
Kocioł sterowany jest w sposób automatyczny za pomocą sterownika mikroprocesorowego umieszczonym w panelu sterującym w górnej pokrywie obudowy.
| Parametr | J.m. | EKO-PE SMART 18 | |
| Klasa kotła wg PN-EN 303-5:2012 | 5 | ||
| Klasa efektywności energetycznej | A+ | ||
| Współczynnik efektywności energetycznej | EEI | 118,0 | |
| Sezonowa efektywność energetyczna | % | 80,1 | |
| Sprawność kotła | % | 92,5 | |
| Nominalna moc grzewcza | kW | 18 | |
| Zakres mocy kotła | kW | 5,4 - 18 | |
| Zużycie paliwa dla mocy minimalnej | kg/h | ok. 1,27 | |
| Zużycie paliwa dla mocy nominalnej | kg/h | ok. 4,28 | |
| Max. podaż paliwa przez podajnik ślimakowy | kg/h | ok. 14,2 | |
| Pojemność zasobników wolnostojących (w wersji STANDARD) | dm³/kg | 310/200 lub 540/360 | |
| Stałopalność (w wersji STANDARD) | h | 47 lub 84 | |
| Głośność pracy kotła | dB | 60 | |
| Pojemność wodna | dm³ | 60 | |
| Powierzchnia grzejna wymiennika | m2 | 2,1 | |
| Max. ciśnienie robocze w kotle | bar | 2,5 | |
| Zakres nastaw temp. | °C | 50 - 85 | |
| Minimalna temp. wody grzewczej | °C | 50 | |
| Średnica zewnętrzna czopucha | mm | 159 | |
| Wymagany ciąg kominowy | Pa | 10 - 20 | |
| Zalecany przekrój przewodu kominowego | cm | 20 x 20 | |
| Strumień masy spalin dla mocy nominalnej | g/s | 35,3 | |
| Strumień masy spalin dla mocy minimalnej | g/s | 10,9 | |
| Temperatura spalin przy nominalnej mocy cieplnej | °C | ok. 102 | |
| Temperatura spalin przy minimalnej mocy cieplnej | °C | ok. 65 | |
| Przyłącze kotła - wyjście wody grzewczej | Gwew. 1” - 2 szt. | ||
| Przyłącze kotła - powrót wody grzewczej | Gwew. 1” - 2 szt. | ||
| Masa kotła bez wody | kg | 235 | |
| Napięcie znamionowe | V | 1~230V / 50Hz TN-S | |
| Pobór mocy podczas pracy z mocą nominalną | W | 113 | |
| Pobór mocy podczas pracy z mocą minimalną | W | 110 | |
| Pobór mocy podczas rozpalania | W | 500 | |
| Pobór mocy kotła w trybie czuwania | W | 60 | |
EKO-PE SMART 18 STANDARD
Budowa i wymiary zasobnika wolnostojącego
| WYMIAR | A | B | C | D |
| Zasobnik 310 l | 460 | 860 | 1150 | 1450 |
| Zasobnik 540 l | 860 | 860 | 1150 | 1450 |
Budowa wymiennika i wnętrze kotła
