EJK maxi MR ST

  • EJK maxi MR ST
pobierz
charakterystyka

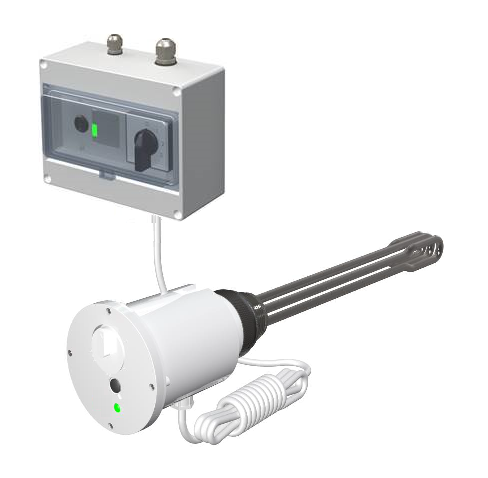

Grzałki typu EJK maxi MR ST składają się z elementu grzejnego oraz rozdzielnicy elektrycznej wyposażonej w stycznik modułowy jak również w 3-torowy przełącznik krzywkowy. Głównym zadaniem stycznika modułowego jest bezpośrednie podłączenie zewnętrznego źródła zasilania instalacji grzewczej jakim są pompy ciepła, których automatyka steruje pracą grzałki decydując o jej załączeniu celem zoptymalizowania procesu grzewczego. Oprócz stycznika w rozdzielnicę elektryczną wbudowany jest 3-torowy przełącznik krzywkowy, którego głównym zadaniem jest regulacja mocy samego elementu grzejnego poprzez załączanie/odłączanie poszczególnych faz. Dzięki temu rozwiązaniu grzałka w określonych przypadkach nie musi pracować z mocą nominalną ale równie dobrze może pracować na ułamku mocy maksymalnej.

Głównym zadaniem stycznika modułowego jest bezpośrednie podłączenie zewnętrznego źródła zasilania instalacji grzewczej jakim są pompy ciepła, których automatyka steruje pracą grzałki decydując o jej załączeniu celem zoptymalizowania procesu grzewczego.
Oprócz stycznika w rozdzielnicę elektryczną wbudowany jest 3-torowy przełącznik krzywkowy, którego głównym zadaniem jest regulacja mocy samego elementu grzejnego poprzez załączanie/odłączanie poszczególnych faz. Dzięki temu rozwiązaniu grzałka w określonych przypadkach nie musi pracować z mocą nominalną ale równie dobrze może pracować na ułamku mocy maksymalnej.

Dostępne modele:

Nr katalogowy Model EAN
  EJK maxi MR ST 3000
  EJK maxi MR ST 4500
609-60-400/MRST EJK maxi MR ST 6000 5903538224823
609-90-400/MRST EJK maxi MR ST 9000 5903538224830





opis produktu

Grzałki typu EJK maxi MR ST służą do podgrzewania wody w otwartych i zamkniętych zbiornikach metalowych lub wykonanych ze stali nierdzewnej, w tym szczególnie w emaliowanych zbiornikach ciepłej wody użytkowej jak również w zbiornikach buforowych gdzie nie występuje wewnętrzna powłoka emalii ceramicznej. W zbiornikach chronionych antykorozyjnie metodą katodową za pomocą anod magnezowych lub obcoprądowych, elementy grzejne powinny być częściowo lub w całości odizolowane elektrycznie od ścianek zbiornika. Dzięki temu różnica potencjałów elektrochemicznych w napełnionym wodą zbiorniku między elementem grzejnym wykonanym ze specjalnych stopów stali nierdzewnych a zbiornikiem ze stali węglowej, częściowo się wyrównuje. To w znaczący sposób zwiększa trwałość elementu grzejnego oraz żywotność anody magnezowej.



rozwiń zwiń
informacje techniczne

Parametry techniczne grzałki

Typ grzałki Moc Napięcie zasilające Długość strefy martwej Długośc zanurzeniowa do uszczelki Przyłącze gwintowane Minimalna objętość zbiornika
[kW] [V] [mm] [mm] [cal] [dm³]
EJK maxi MR ST 3000 3,0 ~ 400 100 300 1 1/2" 80
EJK maxi MR ST 4500 4,5 ~ 400 100 410 1 1/2" 100
EJK maxi MR ST 6000 6,0 ~ 400 100 520 1 1/2" 100
EJK maxi MR ST 9000 9,0 ~ 400 100 735 1 1/2" 250



Parametry techniczne stycznika modułowego

Typ stycznika Stycznik modułowy HC trójfazowy
Prąd znamionowy 25 A
Napięcie znamionowe pracy 230/400 V
Napięcie izolacji 500 V
Ilość torów prądowych roboczych 4
Zasilanie cewki 230 V
Szerokość 2 moduły



Parametry techniczne 3-torowego przełącznika krzywkowego

Typ łacznika łącznik krzywkowy
Kąt skoku 45/90
Prąd znamionowy 16 A
Napięcie znamionowe izolacji 690 V
Częstotliwość ~ 50 Hz
Napięcie znamionowe udarowe 6 kV
Prąd znamionowy załączalny 0,7 kA
Prąd znamionowy krotkotrwały 0,5 kA
Stopień ochrony IP 65



Minimalny przekrój żył przewodu zasilającego

Typ grzałki Moc Prąd znamionowy Minimalny przekrój żył przewodu zasilającego Rodzaj dławnicy w obudowie grzałki Średnica prezwodu zasilającego
[kW] [A] [mm2]   [mm]
EJK maxi MR ST 3000 3,0 4,6 2,5 PG 13,5 6,0 ÷ 12,0
EJK maxi MR ST 4500 4,5 6,5 2,5 PG 13,5 6,0 ÷ 12,0
EJK maxi MR ST 6000 6,0 8,7 2,5 PG 13,5 6,0 ÷ 12,0
EJK maxi MR ST 9000 9,0 13,0 4,0 PG 13,5 6,0 ÷ 12,0

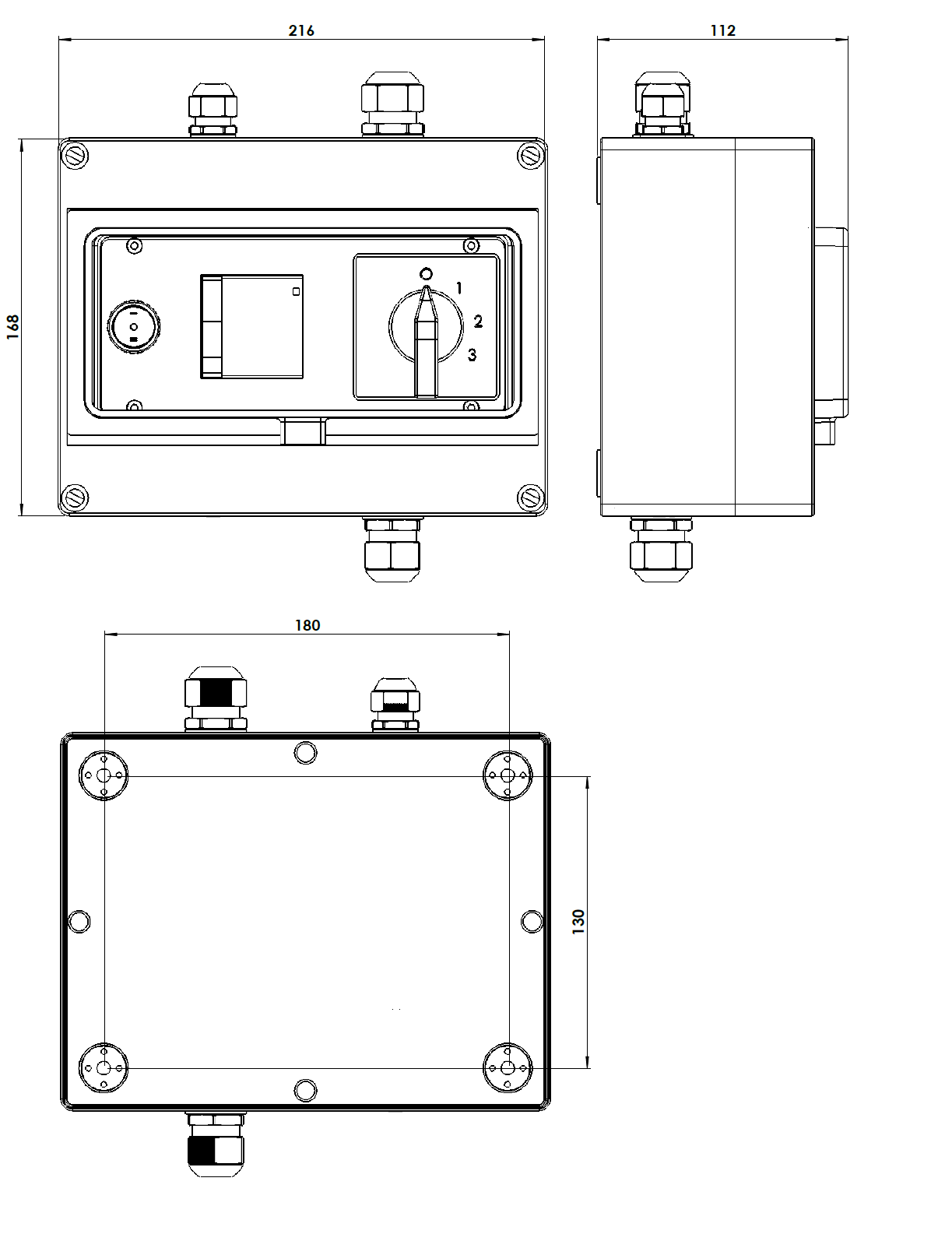

Rys. 2. Rozdzielnica elektryczna grzałki EJK maxi MR ST
