WGJ-PC do pomp ciepła

  • WGJ-PC do pomp ciepła
pobierz
charakterystyka

Wymienniki typu WGJ-PC 300-450 jako ciśnieniowe podgrzewacze akumulacyjne, przeznaczone są do podgrzewania i przechowywania ciepłej wody użytkowej. Duża powierzchnia podwójnej wężownicy zapewnia wysoką efektywność urządzenia podczas współpracy z niskotemperaturowymi źródłami ciepła, a przede wszystkim z pompą ciepła.



Dostępne modele:



Nr katalogowy Model EAN
052-30-206 WGJ-PC 300 5903538240984
052-45-206 WGJ-PC 450 5903538240523
052-75-206 WGJ-PC 750 5903538213278
052-01-206 WGJ-PC 1000 5903538213285



opis produktu

 Wymienniki wyposażone są w wężownicę spiralną o dużej powierzchni wymiany i pojemności, dzięki czemu następuje szybka wymiana ciepła i szybkie podgrzanie wody użytkowej. Zbiorniki ciśnieniowe w tych wymiennikach wykonane są z blachy stalowej pokrytej wewnątrz warstwą specjalnej, wysokotemperaturowej emalii ceramicznej, która tworząc szklistą powłokę chroni je przed korozją i zapewnia czystą, zdrową wodę. Dodatkowym zabezpieczeniem antykorozyjnym zbiorników jest anoda magnezowa, która dzięki różnicy potencjałów elektrochemicznych stali i magnezu w wodzie generuje prąd ochronny dla zbiornika.

Izolacja termiczna wykonana jest z pianki polistyrenowej na stałe połączonej ze ściankami zbiornika.

Zewnętrzna obudowa wymienników wykonana jest z tworzywa sztucznego typu skay.

rozwiń zwiń
informacje techniczne
Parametry techniczne WGJ-PC 300
Parametr J.m. WGJ-PC 300
Pojemność zbiornika dm³ 283
Powierzchnia wymiany ciepła m² 4,7
Pojemność wężownicy dm³ 24,5
Czas grzania 10-65°C 25 kW min 65
12,5 kW min 140
Czas grzania 10-55°C 25 kW min 50
12,5 kW min 100
Parametry pracy zbiornika

Maksymalne ciśnienie i temperatura robocza pr= 0,6 Mpa tr= 80°C
Parametry czynnika grzewczego

Maksymalne ciśnienie i temperatura robocza pr= 1,6 Mpa tr= 105°C
Rodzaj zbiornika stalowy pokryty wewnątrz emalią ceramiczną
Rodzaj obudowy zewnętrznej pokrycie typu skay
Izolacja termiczna 70 mm pianki polistyrenowej
Klasa efektywności energetycznej* C
Masa ogrzewacza w obudowie typu skay kg ok. 150
Wymiary
Wysokość mm 1805
Max. wysokość przy przechyleniu mm 1918
Średnica mm 650
Ciepła woda użytkowa CW Gwew 1"
Zimna woda użytkowa ZW Gwew 1"
Zasilanie ciepłą wodą grzewczą WE Gwew 1 ¼"
Powrót zimnej wody grzewczej WY Gwew 1 ¼"
Króciec termometru RT Gwew ½"
Króciec cyrkulacji RC Gwew ¾"
Rurka kapilary zamknięta RK 3/8"
Króciec grzałki elektrycznej MG Gwew 1 ½"
Wyczystka W 120/166/220
Spust ZS Gwew ¾"
Anoda magnezowa AN 2" górna 703-40-430
dolna 703-40-200

*zgodnie z obowiązującym od 26 września 2015r. Rozporządzeniem komisji UE nr 812/2013

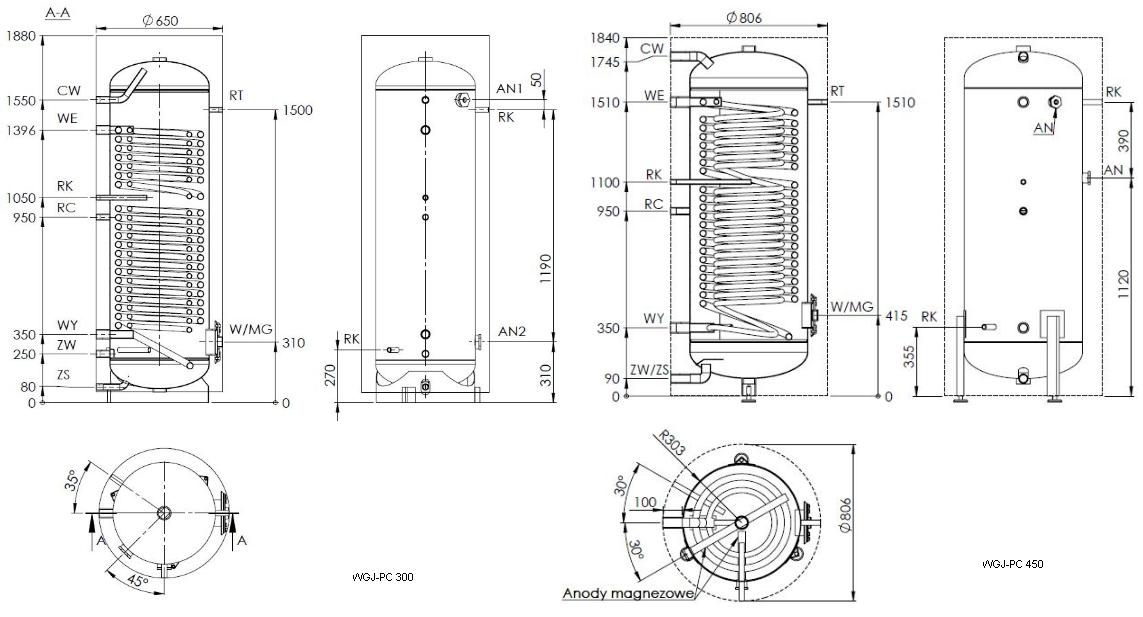

WGJ-PC 300



Parametry techniczne WGJ-PC 450
Parametr J.m. WGJ-PC 450
Pojemność użytkowa dm³ 410
Powierzchnia wymiany ciepła m² 5,5
Pojemność wężownic dm³ 30,5
Czas grzania 10-65°C 25 kW min 80
12,5 kW min 160
Czas grzania 10- 55°C 25 kW min 60
12,5 kW min 120
Parametry pracy zbiornika

Maksymalne ciśnienie i temperatura robocza pr = 0,6 Mpa tr=80°C
Parametry czynnika grzewczego

Maksymalne ciśnienie i temperatura robocza pr = 1,6 Mpa tr=105°C
Rodzaj zbiornika stalowy pokryty wewnątrz emalią ceramiczną
Rodzaj obudowy zewnętrznej pokrycie typu skay
Izolacja termiczna 100 mm pianki polistyrenowej
Klasa efektywności energetycznej* B
Masa ogrzewacza w obudowie typu skay kg ok. 180
Wysokość mm 1840
Max. wysokość przy przechyleniu mm 2010
Średnica mm 806
Ciepła woda użytkowa CW Gwew 1 ¼"
Zimna woda użytkowa ZW Gwew 1 ¼"
Zasilanie ciepłą wodą grzewczą WE Gwew 1 ½"
Powrót zimnej wody grzewczej WY Gwew 1 ½"
Króciec termometru RT Gwew ½"
Króciec cyrkulacji RC Gwew 1"
Rurka kapilary zamknięta RK 3/8"
Króciec grzałki elektrycznej MG Gwew 1 ½"
Wyczystka W 120/166/220
Spust ZS Gwew 1 ¼"
Anoda magnezowa AN górna 703-40-500
dolna 703-40-240

*zgodnie z obowiązującym od 26 września 2015r. Rozporządzeniem komisji UE nr 812/2013



WGJ-PC 450





Parametry techniczne WGJ-PC 750
Parametr J.m. WGJ-PC 750
Pojemność zbiornika dm³ 725
Powierzchnia wymiany ciepła m² 6,6
Pojemność wężownicy dm³ 33,5

Wydajność ciepłej wody użytkowej

 70/10/45°C dm³/h 2899
60/10/45°C dm³/h 2161
Moc grzewcza 70/10/45°C kW 118
60/10/45°C kW 88
Przepływ wody grzewczej w wężownicy m³/h 5,0
Parametry pracy zbiornika

Maksymalne ciśnienie i temperatura robocza pr= 0,6 Mpa tr= 95°C
Parametry czynnika grzewczego

Maksymalne ciśnienie i temperatura robocza pr= 0,6 Mpa tr= 100°C
Izolacja termiczna 100 mm pianki poliuretanowej
Anoda magnezowa (2 szt.) nr: 702-33-680
Masa ogrzewacza w obudowie typu skay kg ok. 350
Wymiary
Wysokość mm 1970
Średnica mm 990
Ciepła woda użytkowa CW Gwew 1 ¼"
Zimna woda użytkowa/spust ZW/ZS Gwew 1 ¼"
Zasilanie ciepłą wodą grzewczą WE Gwew 1 ¼"
Powrót zimnej wody grzewczej WY Gwew 1 ¼"
Króciec termometru RT Gwew ½"
Króciec cyrkulacji RC Gwew 1 ¼"
Czujnik temperatury zamknięty CT 3/8"
Króciec grzałki elektrycznej MG Gwew 1 ½"
Wyczystka W Ø 120



WGJ-PC 750



Parametry techniczne WGJ-PC 1000
Parametr J.m. WGJ-PC 1000
Pojemność zbiornika dm³ 930
Powierzchnia wymiany ciepła m² 8,2
Pojemność wężownicy dm³ 42,2

Wydajność ciepłej wody użytkowej

 70/10/45°C dm³/h 3828
60/10/45°C dm³/h 2680
Moc grzewcza 70/10/45°C kW 155,8
60/10/45°C kW 109
Przepływ wody grzewczej w wężownicy m³/h 5,0
Parametry pracy zbiornika

Maksymalne ciśnienie i temperatura robocza pr= 0,6 Mpa tr= 95°C
Parametry czynnika grzewczego

Maksymalne ciśnienie i temperatura robocza pr= 0,6 Mpa tr= 100°C
Izolacja termiczna 100 mm miękkiej pianki poliuretanowej
Anoda magnezowa (2 szt.) nr: 702-33-680
Masa ogrzewacza w obudowie typu skay kg ok. 430
Wymiary
Wysokość mm 2030
Średnica mm 1110
Ciepła woda użytkowa CW Gwew 1 ½"
Zimna woda użytkowa ZW Gwew 1 ½"
Spust wody ZS Gwew 1"
Zasilanie ciepłą wodą grzewczą WE Gwew 1 ¼"
Powrót zimnej wody grzewczej WY Gwew 1 ¼"
Króciec termometru RT Gwew ½"
Króciec cyrkulacji RC Gwew 1 ¼"
Czujnik temperatury zamknięty CT 3/8"
Króciec grzałki elektrycznej MG Gwew 1 ½"
Wyczystka W Ø 120



WGJ-PC 1000
