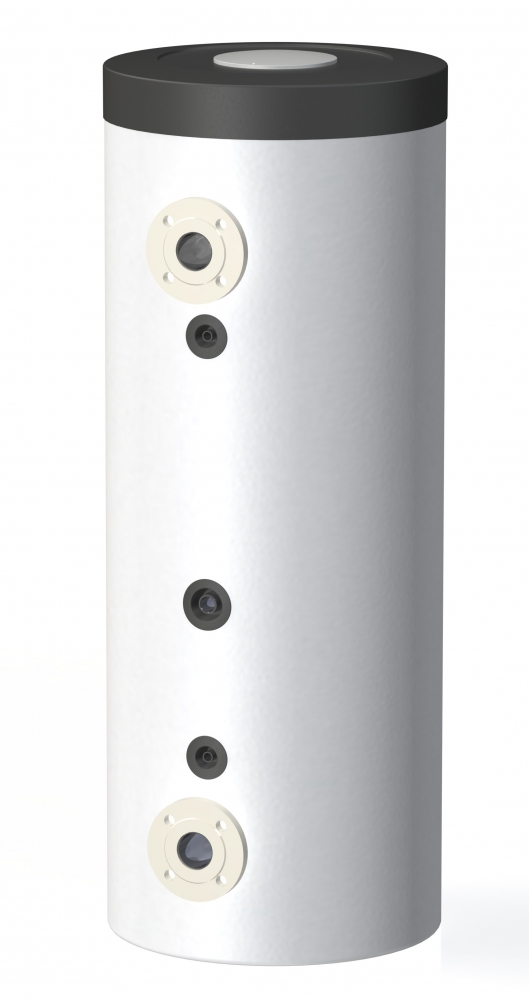

Stabilizatory ciepłej wody użytkowej typu SCWA-E/B 100÷500 są zbiornikami ciśnieniowymi przeznaczonymi przede wszystkim do instalacji grzewczych zasilanych z węzłów cieplnych wyposażonych w wymienniki płytowe, zwłaszcza w układach wykorzystujących automatykę ograniczającą temperaturę c.w.u. (tj. zaworów termoregulacyjnych bezpośredniego działania), a także w układach, w których pominięto montaż zasobników ciepłej wody użytkowej.


Dostępne modele:

Nr katalogowy Model EAN
061-10-001/B SCWA-E 100/B 5903538226520
061-15-001/B SCWA-E 150/B 5903538226568
061-20-001/B SCWA-E 200/B 5903538226582
061-25-001/B SCWA-E 250/B 5903538226605
061-30-001/B SCWA-E 300/B 5903538226629
061-35-001/B SCWA-E 350/B 5903538226940
061-40-001/B SCWA-E 400/B 5903538226643
061-50-001/B SCWA-E 500/B 5903538226667



opis produktu

Stabilizatory SCWA-E/B pozwalają na utrzymywanie temperatury na poziomie zadanym w granicach ±1°C względem temperatury ustawionej wstępnie na termoregulatorze. Utrzymywanie temperatury na określonym poziomie następuje poprzez mieszanie wody o różnych i szybko zmieniających się parametrach. Stabilizatory dzięki magazynowaniu c.w.u. zapobiegają powstawaniu tzw. naprężeń termicznych w pionach instalacji przede wszystkim w wysokich budynkach. Dodatkowo przyczyniają się do likwidacji przeciążeń termicznych układów automatyki ograniczającej temperaturę (jak np.: termoregulatorów bezpośredniego działania).

rozwiń zwiń
informacje techniczne
Typ SCWA-E/B
100 150 200 250 300 350 400 500
Pojemność [dm3] 106 152 207 262 318 339 433 498
Klasa efektywności energetycznej   A A A B B B A A
Straty postojowe W 28 37 43 52 59 63 50 57
Izolacja termiczna: miękka pianka poliuretanowa mm 70 100
Parametry pracy zbironika    Maksymalne ciśnienie i temperatura robocza pr=1,0 MPa   tr=110°C
Parametry czynnika grzewczego   Maksymalne ciśnienie i temperatura robocza pr=1,0 MPa   tr=110°C
Masa ogrzewacza kg ~45 ~55 ~65 ~75 ~81 ~90 ~105 ~130
Wysokość H [mm] 1110 540 1160 1280 1430 1660 1530 1780
Średnica D [mm] 540 680 810
Zimna woda ZW DN50 PN16 DN60 PN16 DN80 PN16
A [mm] 195 270 310 350
Ciepła woda  CW DN50 PN16 DN60 PN16 DN80 PN16
E [mm] 795 1145 860 980 1130 1360 1170 1420
Cyrkulacja RC Gwew 1"
C [mm] 480 580 550 650 650 880 710 835
Mufa czujnika temp. zamknięta CT 3/8"
B [mm] 335 335 420 420 420 650 500 500
G [mm] 655 1005 720 840 990 1220 1020 1270
Mufa grzałki MG Gwew 1 1/2"
L [mm] 460 530 550 600 600 830 660 785
Mufa termometru  RT Gwew 1/2"
M [mm] 780 1080 850 970 1120 1350 1210 1460
Mufa anody AN Gwew 2"
F [mm] 640 760 700 800 800 1030 860 1110
Wyczystka W Gwew 2" Ø120
K [mm] 230 310 370
Odpowietrzenie O Gwew 1 1/4"
H [mm] 1110 1430 1160 1280 1430 1660 1530 1780

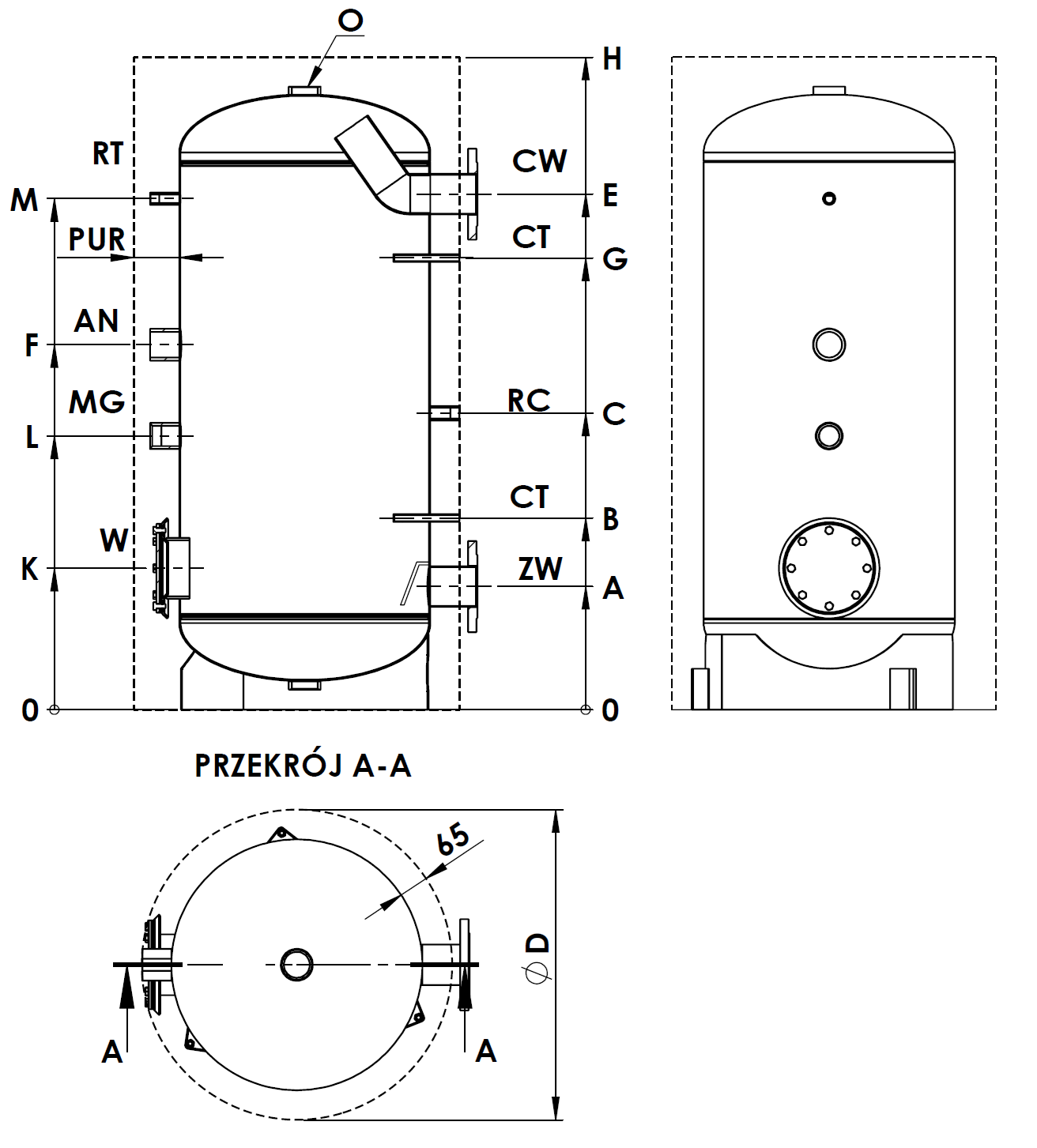

Rys. Budowa i wymiary zbiorników SCWA-E/B 100÷500.

rozwiń zwiń
