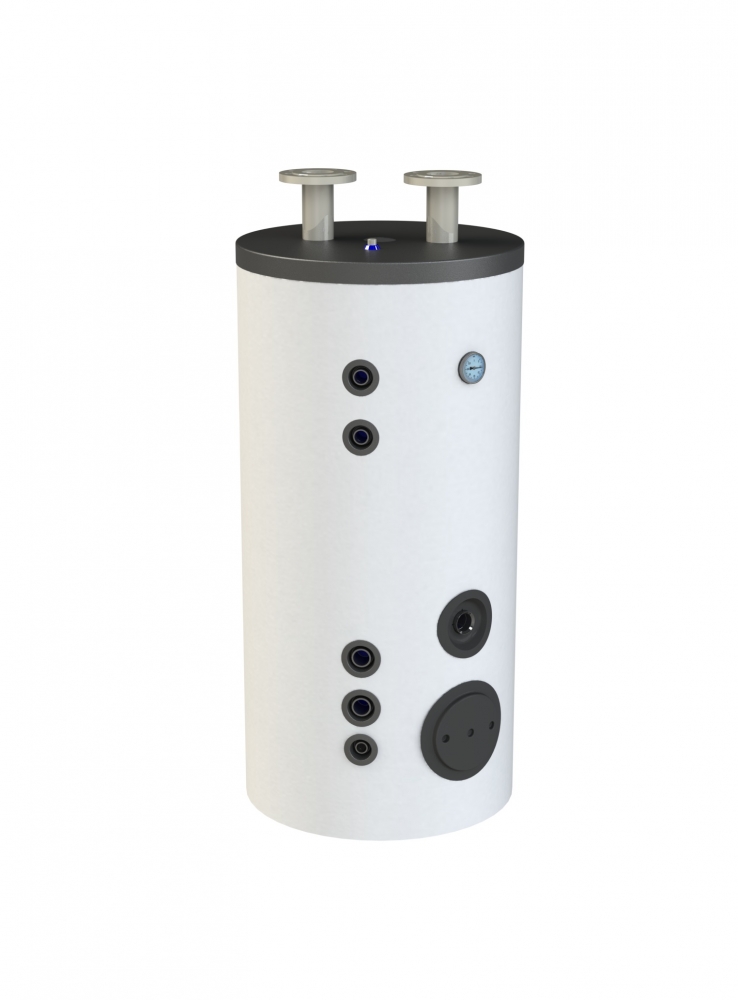

Stabilizatory ciepłej wody użytkowej typu SCWA-E/G 100÷500 są zbiornikami ciśnieniowymi przeznaczonymi przede wszystkim do instalacji grzewczych zasilanych z węzłów cieplnych wyposażonych w wymienniki płytowe, zwłaszcza w układach wykorzystujących automatykę ograniczającą temperaturę c.w.u. (tj. zaworów termoregulacyjnych bezpośredniego działania), a także w układach, w których pominięto montaż zasobników ciepłej wody użytkowej.


Dostępne modele:

Nr katalogowy Model EAN
061-10-001/G SCWA-E 100/G 5903538226537
061-15-001/G SCWA-E 150/G 5903538226575
061-20-001/G SCWA-E 200/G 5903538226599
061-25-001/G SCWA-E 250/G 5903538226612
061-30-001/G SCWA-E 300/G 5903538226636
061-35-001/G SCWA-E 350/G 5903538226957
061-40-001/G SCWA-E 400/G 5903538226650
061-50-001/G SCWA-E 500/G 5903538226674



opis produktu

Stabilizatory SCWA-E/G pozwalają na utrzymywanie temperatury na poziomie zadanym w granicach ±1°C względem temperatury ustawionej wstępnie na termoregulatorze. Utrzymywanie temperatury na określonym poziomie następuje poprzez mieszanie wody o różnych i szybko zmieniających się parametrach. Stabilizatory dzięki magazynowaniu c.w.u. zapobiegają powstawaniu tzw. naprężeń termicznych w pionach instalacji przede wszystkim w wysokich budynkach. Dodatkowo przyczyniają się do likwidacji przeciążeń termicznych układów automatyki ograniczającej temperaturę (jak np.: termoregulatorów bezpośredniego działania).

rozwiń zwiń
informacje techniczne
Typ SCWA-E/G
100 150 200 250 300 350 400 500
Pojemność [dm3] 119 148 221 250 284 339 384 482
Klasa efektywności energetycznej   A B B B B C C C
Straty postojowe W 30 43 55 61 68 83 90 112
Izolacja termiczna: miękka pianka poliuretanowa mm 70
Parametry pracy zbironika    Maksymalne ciśnienie i temperatura robocza pr=1,0 MPa   tr=110°C
Parametry czynnika grzewczego   Maksymalne ciśnienie i temperatura robocza pr=1,0 MPa   tr=110°C
Masa ogrzewacza kg ~47 ~56 ~64 ~71 ~76 ~86 ~93 ~114
Wysokość do kołnierza H [mm] 775 1030 1175 1405 1575 1885 2075 2560
Wysokość zbiornika h [mm] 715 965 1155 1275 1425 1660 1855 2275
Średnica D [mm] 690
Zimna woda ZW DN50 PN16 DN65 PN16 DN80 PN16
H [mm] 775 1030 1175 1405 1575 1885 2075 2560
Ciepła woda  CW DN50 PN16 DN65 PN16 DN80 PN16
H [mm] 775 1030 1175 1405 1575 1885 2075 2560
Cyrkulacja RC Gwew 1 1/4"
F [mm] 345 410 345
G [mm] - - 470
Mufa czujnika temperatury CT Gwew 1"
I [mm] - - 740 860 1010 1245 1440 1860
J [mm] 440 695 880 1000 1150 1385 1580 2000
Mufa termometru RT Gwew 1/2"
C [mm] 450 705 890 1010 1160 1395 1590 2010
Mufa grzałki MG Gwew 1 1/2"
B [mm] - 510 585 560 535 610 675 815
Mufa anody AN Gwew 2"
Wyczystka W Gwew 2"
A [mm] 260
Spust ZS Gwew 1"
E [mm] 240
Odpowietrzenie  O Gzew 1/2"

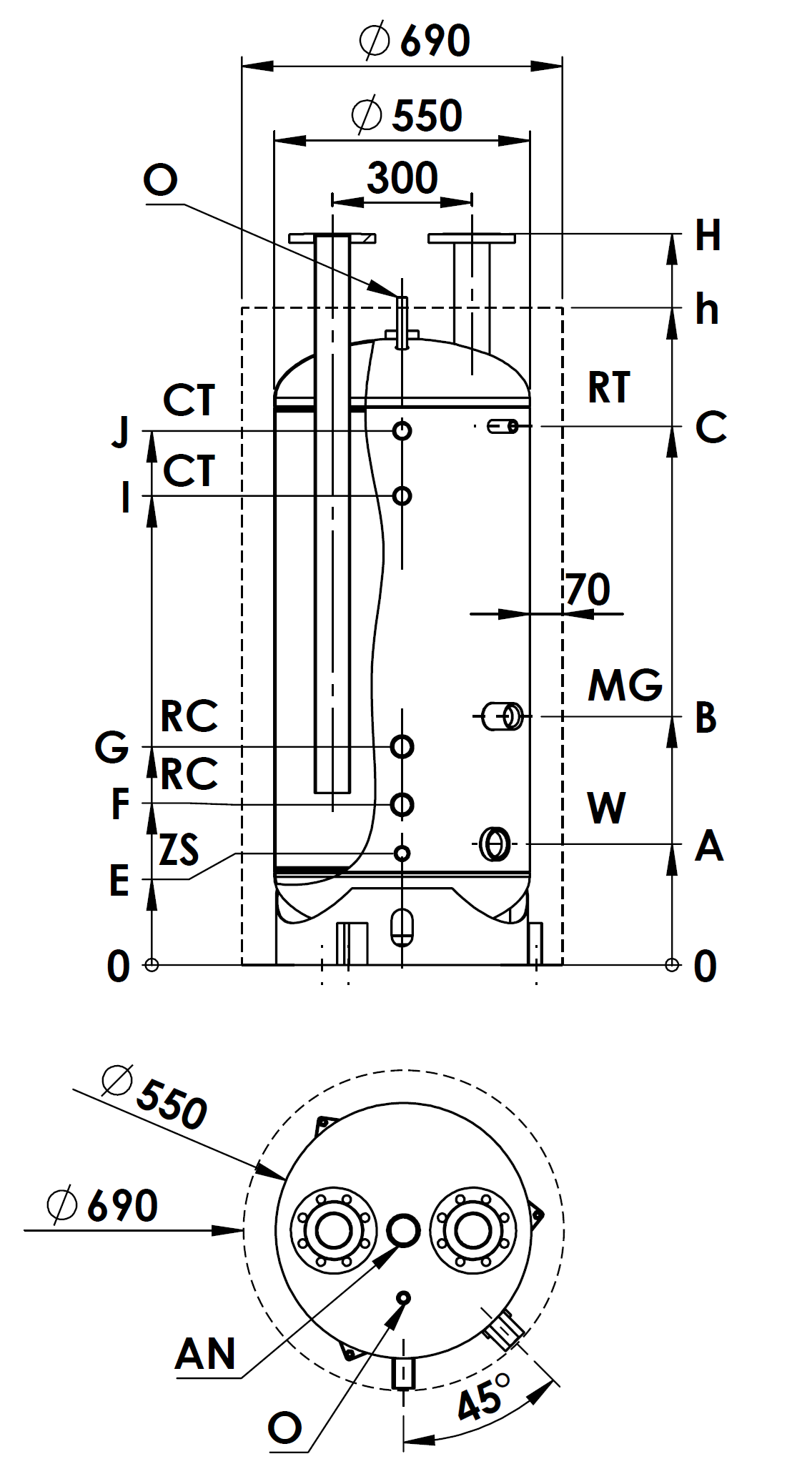

Rys. Budowa i wymiary zbiorników SCWA-E/G 100÷500.
