PSTW
Zbiorniki buforowe typu WGJ-B PSTW przeznaczone są do gromadzenia, przechowywania i przekazywania nadmiaru ciepłej wody grzewczej lub innych płynów dopuszczonych do kontaktu ze stalą uzyskanych z różnych źródeł ciepła: kotłów c.o., kolektorów słonecznych, pomp ciepła, itp.
Zbiorniki buforowe stanowią zabezpieczenie instalacji c.o.- przejmują różnicę pomiędzy mocą cieplną kotła i mocą oddawaną do układu grzewczego. Maksymalne ciśnienie pracy zbiornika wynosi 0,3 MPa.
Zbiorniki buforowe wykonane są z blachy stalowej czarnej. Izolację termiczną buforów tworzy warstwa pianki polistyrenowej na stałe przytwierdzonej do ścianek zbiornika. Osłona izolacji termicznej wykonana jest z tworzywa.
Dostępne modele:
| Nr katalogowy | Model | EAN |
| PSTW-069-10-001 | PSTW 100 | 5903538228036 |
| PSTW-069-15-001 | PSTW 150 | 5903538228043 |
| PSTW-069-22-001 | PSTW 220 | 5903538212981 |
| PSTW-069-25-001 | PSTW 250 | 5903538212998 |
| PSTW-069-03-001 | PSTW 300 | 5903538213148 |
| PSTW-069-04-001 | PSTW 400 | 5903538213155 |
| PSTW-069-05-001 | PSTW 500 | 5903538213162 |
| Typ | J.m. | WGJ-B PSTW 100 | WGJ-B PSTW 150 | WGJ-B PSTW 220 | WGJ-B PSTW 250 | WGJ-B PSTW 300 | WGJ-B PSTW 400 | WGJ-B PSTW 500 | |
| Pojemność | dm³ | 105 | 147 | 222 | 262 | 318 | 433 | 498 | |
| Króciec przyłączeniowy | KP1 | - | - | Gwew 1 ¼” | Gwew 1 ¼” | Gwew 1 ¼” | Gwew1 ¼” | Gwew1 ¼” | |
| Króciec grzałki | MG | Gwew 1 ½" | Gwew 1 ½" | Gwew 1 ½" | Gwew 1 ½" | Gwew 1 ½" | Gwew 1 ½" | Gwew 1 ½" | |
| Króciec przyłączeniowy | KP | Gwew 1 ¼” | Gwew 1 ¼” | Gwew 1 ½" | Gwew 1 ½" | Gwew 1 ½" | Gwew 1 ½" | Gwew 1 ½" | |
| Mufa czujnika temperatury | CT | ⅜" | ⅜" | ⅜" | ⅜" | ⅜" | ⅜" | ⅜" | |
| Spust | ZS | Gwew ½" | Gwew ½" | Gwew ¾" | Gwew ¾" | Gwew ¾" | Gwew ¾" | Gwew ¾" | |
| Stray postojowe** | W | 32 | 43 | 52 | 61 | 72 | 60 | 67 | |
| Straty postojowe** (mata kauczukowa) | 28 | 38 | 47 | 55 | 65 | 54 | 61 | ||
| Rodzaj zbiornika | stalowy - wewnątrz surowy, zewnątrz pokryty farbą antykorozyjną | ||||||||
| Izolacja termiczna | pianka polistyrenowa/mata kauczukowa | ||||||||
| mm | 70 | 100 | |||||||
| Osłona zewnętrzna | tworzywo typu skay | ||||||||
| Parametry pracy zbiornika (w izolacjia z pianki polistyrenowej) | maksymalne ciśnienie i temperatura robocza pr = 0,3 MPa; tr = 80°C | ||||||||
| Parametry pracy zbiornika (w izolacji z maty kauczukowej) | maksymalne ciśnienie i temperatura robocza pr = 0,3 MPa; tr = 70°C | ||||||||
| Masa | kg | 40 | 50 | 57 | 67 | 87 | 95 | 120 | |
** zgodnie z obowiązującym Rozporządzeniem komisji UE nr 812/2013 oraz 814/2013

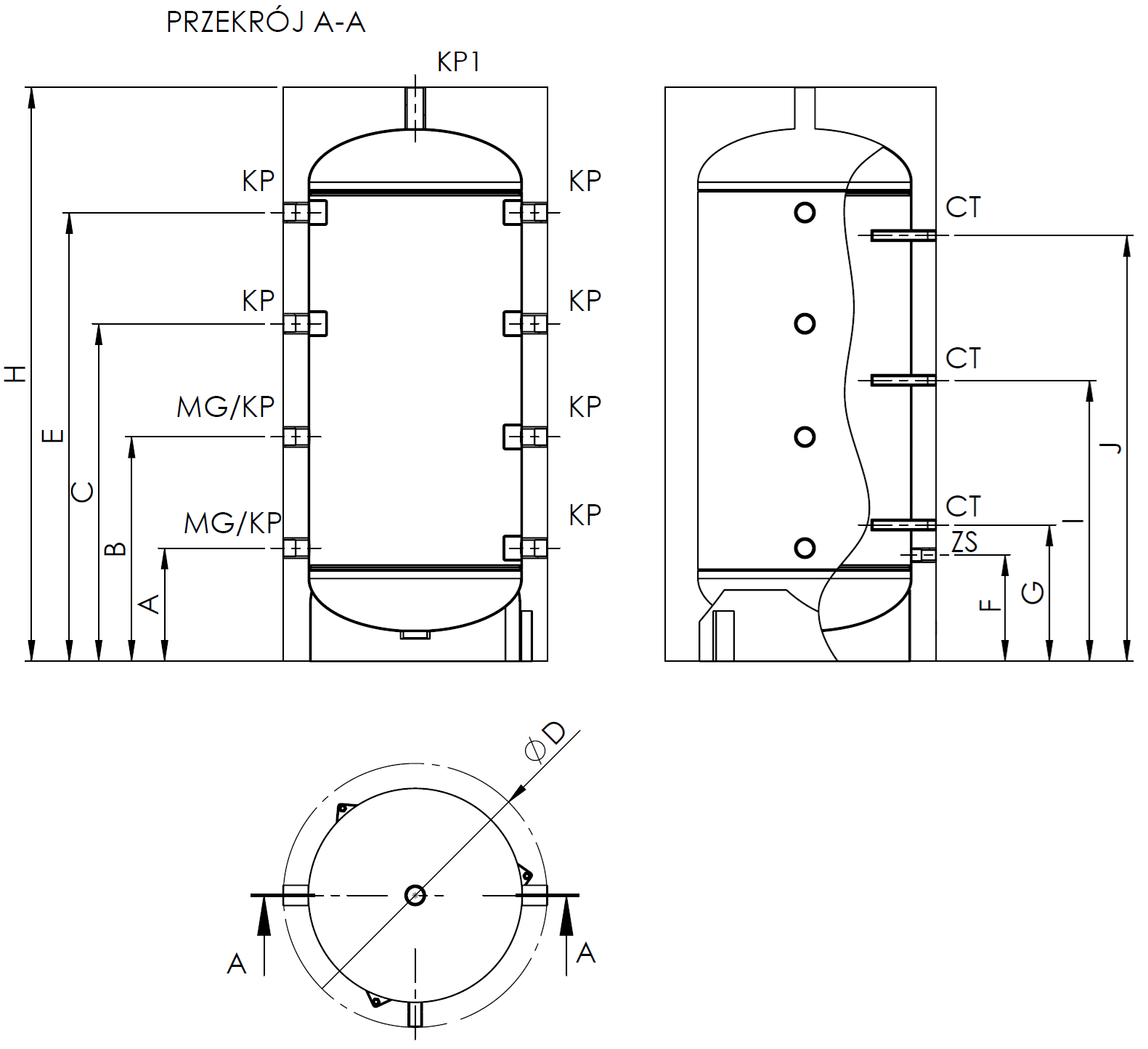

Rys.1. WGJ-B PSTW 100
%20PSTW%20100.png)
Rys. 2. WGJ-B PSTW 150
%20PSTW%20150.png)
Rys. 3. WGJ-B PSTW 220
%20PSTW%20220.png)
Rys. 4. WGJ-B PSTW 250
%20PSTW%20250.png)
Rys. 5. WGJ-B PSTW 300
%20PSTW%20300.png)
Rys. 6. WGJ-B PSTW 400
%20PSTW%20400.png)
Rys. 7. WGJ-B PSTW 500
%20PSTW%20500.png)
