Wymienniki typu MEGA MAX jako ciśnieniowe podgrzewacze akumulacyjne, przeznaczone są do podgrzewania i przechowywania ciepłej wody użytkowej na potrzeby mieszkań, domów jedno- i wielorodzinnych, obiektów użyteczności publicznej, obiektów przemysłowych i innych do współpracy przede wszystkim z pompami ciepła.
Dostępne modele:
Nr katalogowy | Model | EAN |
052-40-201/S31/2023 | MEGA MAX 400 | 5903538227138 |
052-50-201/S32/2023 | MEGA MAX 500 | 5903538227145 |
052-75-201/S33/2023 | MEGA MAX 750 | 5903538227183 |
052-01-201/2023 | MEGA MAX 1000 | 5903538226858 |
Podgrzewacze typu MEGA MAX wyposażone są w wężownicę spiralną o dużej powierzchni wymiany i pojemności, dzięki czemu następuje szybka wymiana ciepła i szybkie podgrzanie wody użytkowej. Temperatura czynnika grzewczego w wężownicy nie powinna przekraczać 100°C.
Zbiorniki podgrzewaczy wykonane są z blachy stalowej pokrytej wewnątrz warstwą specjalnej emalii ceramicznej, która wraz z anodami magnezowymi stanowi jego zabezpieczenie antykorozyjne.
Izolację termiczną podgrzewaczy tworzy warstwa miękkiej pianki poliuretanowej o grubości 100 mm przylegającej do zbiornika zgrzanej z tworzywem typu skay, stanowiącym zewnętrzną warstwę ochronną.
Parametr | J.m. | MEGA MAX 400 | MEGA MAX 500 | |
Pojemność całkowita | dm³ | 415 | 494 | |
Pojemność magazynowa | dm³ | 346 | 406 | |
Powierzchnia wymiany ciepła | m² | 8,1 | 10,4 | |
Pojemność wężownicy | dm³ | 51,6 | 64,6 | |
Wydajność c.w.u.* 70/10/40 55/10/40 45/10/40 | l/h |
6041,8 3450,8 1719,7 |
7452 4259,1 2143,9 | |
Moc grzewcza* 70/10/40 55/10/40 45/10/40 | kW |
210,8 120,4 60 |
260 148,6 74,8 | |
Parametry pracy zbiornika | Maksymalne ciśnienie i temperatura robocza pr= 0,6 Mpa tr= 95°C | |||
Parametry czynnika grzewczego | Maksymalne ciśnienie i temperatura robocza pr= 0,6 Mpa tr= 100°C | |||
Rodzaj zbiornika | stalowy pokryty wewnątrz emalią ceramiczną | |||
Rodzaj obudowy zewnętrznej | pokrycie typu skay | |||
Izolacja termiczna | 70 mm pianki poliuretanowej | |||
Klasa efektywności energetycznej** | B | C | ||
Straty postojowe** | W | 72 | 82 | |
Masa ogrzewacza w obudowie typu skay | kg | ok. 244 | ok. 295 | |

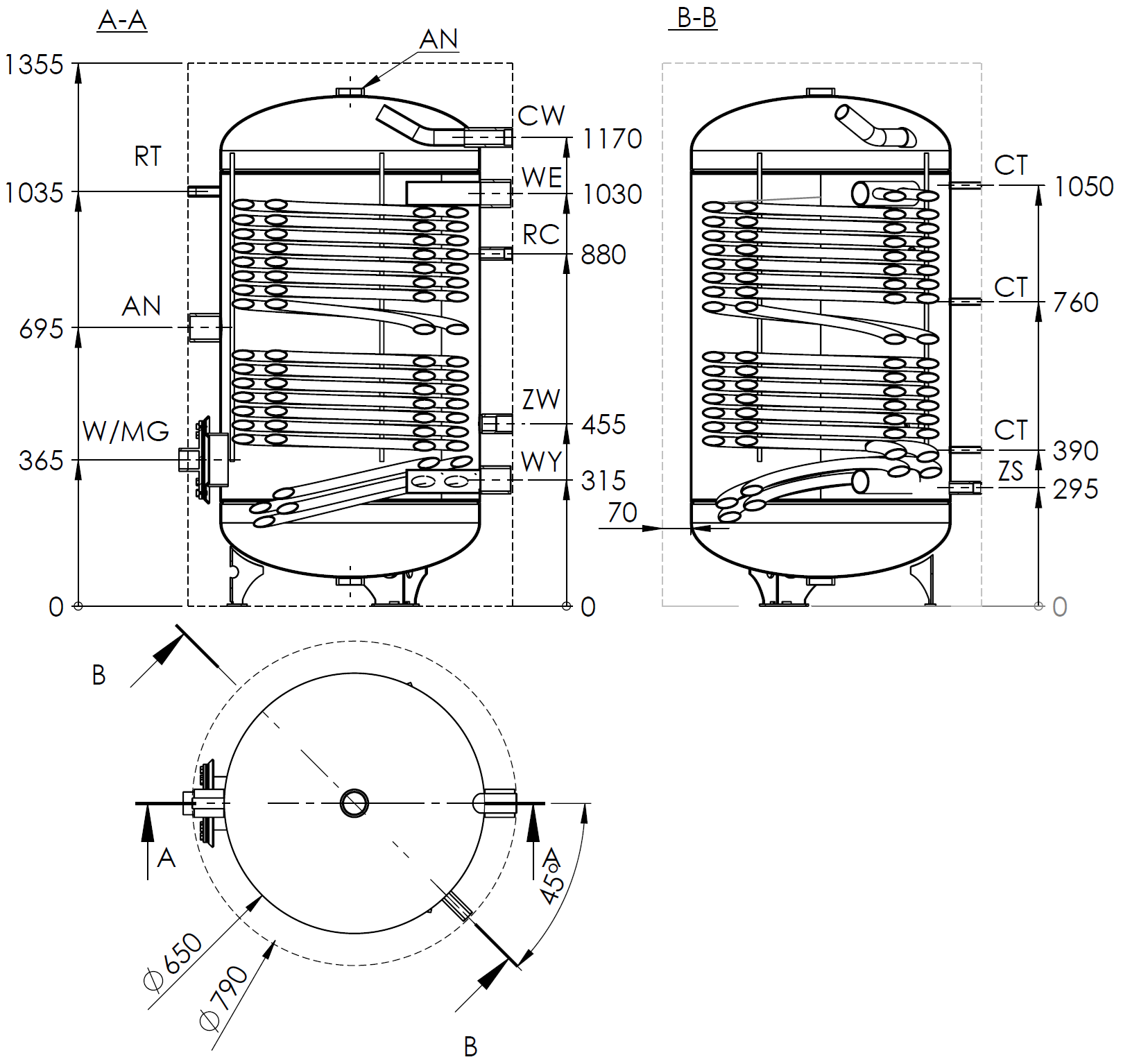

Wymiary | ||||
Wysokość | mm | 1530 | 1780 | |
Max. wysokość przy przechyleniu | mm | 1722 | 1947 | |
Średnica | mm | 790 | 790 | |
Ciepła woda użytkowa | CW | Gwew 1 1/4" | Gwew 1 1/4" | |
Zimna woda użytkowa | ZW | Gwew 1 1/4" | Gwew 1 1/4" | |
Zasilanie ciepłą wodą grzewczą | WE | Gwew 2" | Gwew 2" | |
Powrót zimnej wody grzewczej | WY | Gwew 2" | Gwew 2" | |
Króciec termometru | RT | Gwew ½" | Gwew 1/2" | |
Króciec cyrkulacji | RC | Gwew ¾" | Gwew ¾" | |
Czujnik temp. zamknięty | CT | 3/8" | 3/8" | |
Króciec grzałki elektrycznej | MG | Gwew 1 ½" | Gwew 1 1/2" | |
Wyczystka | W | 120/166/220 | 120/166/220 | |
Spust | ZS | Gwew ¾" | Gwew ¾" | |
Anoda magnezowa | AN 2" | górna | 703-40-500 | 703-40-500 |
dolna | 703-40-390 | 703-40-390 (2 szt.) |
* 70°C; 55°C; 45°C - temp. wody grzewczej na wejściu do wężownicy
10°C - temp. wody użytkowej na zasilaniu
40°C - temp. c.w.u.
**zgodnie z obowiązującym od 26 września 2015r. Rozporządzeniem komisji UE nr 812/2013
MEGA MAX 400
MEGA MAX 500
Parametr | J.m. | MEGA MAX 750 | MEGA MAX 1000 | |
Pojemność całkowita | dm³ | 750 | 1000 | |
Pojemność magazynowa | dm³ | 644 | 881 | |
Powierzchnia wymiany ciepła | m² | 12,7 | 14,3 | |
Pojemność wężownicy | dm³ | 79 | 89 | |
Wydajność c.w.u.* 70/10/40 55/10/40 45/10/40 | l/h |
9530 5445,7 2722,8 |
10633,4 6076,2 3038,1 | |
Moc grzewcza* 70/10/40 55/10/40 45/10/40 | kW |
332,5 190 95 |
371 212 106 | |
Parametry pracy zbiornika | Maksymalne ciśnienie i temperatura robocza pr= 0,6 Mpa tr= 95°C | |||
Parametry czynnika grzewczego | Maksymalne ciśnienie i temperatura robocza pr= 0,6 Mpa tr= 100°C | |||
Rodzaj zbiornika | stalowy pokryty wewnątrz emalią ceramiczną | |||
Rodzaj obudowy zewnętrznej | pokrycie typu skay | |||
Izolacja termiczna | 100 mm miękkiej pianki poliuretanowej | |||
Klasa efektywności energetycznej*** | - | - | ||
Straty postojowe*** | W | 71 | 82 | |
Masa ogrzewacza w obudowie typu skay | kg | ok. 422 | ok. 497 | |
Wymiary | ||||
Wysokość | mm | 2010 | 2030 | |
Max. wysokość przy przechyleniu | mm | 2241 | 2314 | |
Średnica | mm | 990 | 1110 | |
Ciepła woda użytkowa | CW | Gwew 1 1/4" | Gwew 1 1/2" | |
Zimna woda użytkowa | ZW | Gwew 1 1/4" | Gwew 1 1/2" | |
Zasilanie ciepłą wodą grzewczą | WE | Gwew 2" | Gwew 2" | |
Powrót zimnej wody grzewczej | WY | Gwew 2" | Gwew 2" | |
Króciec termometru | RT | Gwew ½" | Gwew 1/2" | |
Króciec cyrkulacji | RC | Gwew 1 1/4" | Gwew 1 1/4" | |
Czujnik temp. zamknięty | CT | 3/8" | 3/8" | |
Króciec grzałki elektrycznej | MG | Gwew 1 ½" | Gwew 1 1/2" | |
Wyczystka | W | 120/166/220 | 120/166/220 | |
Spust | ZS | - | Gwew 1" | |
Anoda magnezowa | AN 2" (3 szt.) | 703-40-500 | 703-40-550 |
* 70°C; 55°C; 45°C - temp. wody grzewczej na wejściu do wężownicy
10°C - temp. wody użytkowej na zasilaniu
40°C - temp. c.w.u.
***zgodnie z obowiązującym od 26 września 2015r. Rozporządzeniem komisji UE nr 814/2013
MEGA MAX 750
MEGA MAX 1000
