charakterystyka

Zasobniki i podgrzewacze wody użytkowej typu WGJ-g przeznaczone są do podgrzewania i przechowywania ciepłej wody użytkowej na potrzeby mieszkań, domów jednorodzinnych, warsztatów, itp.

Produkowane są w wariancie z podwójną wężownicą: podgrzewacz-wymiennik WGJ-g MAX.



Dostępne modele:



Nr katalogowy Model EAN
203-08-200 WGJ-g MAX 80 5903538210635
203-10-200 WGJ-g MAX 100 5903538210482
203-12-200 WGJ-g MAX 120 5903538210512
203-14-200 WGJ-g MAX 140 5903538210543
203-16-200 WGJ-g MAX 160 5903538210642
203-20-200 WGJ-g MAX 200 5903538238066
203-25-200 WGJ-g MAX 250 5903538210574





Dostępne modele w wersji z przyłączem do trzonu kuchennego

(na podkowę):



Nr katalogowy Model EAN
203-14-400 WGJ-g MAX 140 5903538210567
203-20-400 WGJ-g MAX 200 5903538210802
203-25-400 WGJ-g MAX 250 5903538210581



opis produktu

Urządzenia te mają zbiorniki ciśnieniowe na wodę użytkową wykonane z blachy stalowej pokrytej wewnątrz warstwą specjalnej, wysokotemperaturowej emalii ceramicznej, która tworząc szklistą powłokę chroni je przed korozją. Dodatkowym zabezpieczeniem antykorozyjnym zbiorników jest anoda magnezowa, której działanie opiera się na różnicy potencjałów elektrochemicznych materiału zbiornika i anody.

Przyłącze wody użytkowej zimnej wewnątrz zbiornika zakończone jest kierownicą strumienia wody, która ogranicza mieszanie dopływającej zimnej wody użytkowej z wodą gorącą.

Izolacja termiczna wykonana jest z pianki polistyrenowej.

rozwiń zwiń
informacje techniczne
Parametry techniczne i wymiary wymienników WGJ-g MAX
Parametr J.m. WGJ-g MAX
80 100 120 140 160 200 250
Straty postojowe** W 27 32 35 38 62 72 80
Klasa efektywności energetycznej**   A A A A C C C

Wymiennik

z podwójną wężownicą

 Pojemność magazynowa zbiornika dm³ 79 101 112 125 155 185 214
Powierzchnia wężownicy m² 0,38 0,46 0,50 0,54 0,65 0,65 0,80
Wydajność c.w.u. 70/10/45°C dm³/h 195 235 255 280 390 390 480
Moc grzewcza 70/10/45°C kW 8,0 9,7 10,8 11,5 15,5 15,5 19,0
Parametry pracy zbiornika maksymalne ciśnienie i temperatura robocza pr = 0,6 MPa tr = 80°C
Parametry czynnika grzewczego maksymalne ciśnienie i temperatura robocza pr = 0,6 MPa tr = 100°C
H mm 860 1060 1160 1260 1050 1200 1350
D mm 500 500 500 500 600 600 600
E mm 690 860 960 1060 710 860 1010
A mm 220 230 230 230 320 320 320
K mm 65 65 65 65 110 110 110
Anoda magnezowa nr: 702-25-225 702-25-300 702-25-350 702-30-270 703-40-240
Masa ogrzewacza* kg ok. 30 ok. 36 ok. 40 ok. 42 ok. 45 ok. 67 ok. 73

* dla zbiornika z izolacją termiczną

 **zgodnie z obowiązującym od 26 września 2015r. Rozporządzeniem Komisji UE nr 812/2013



Rys. 1. Budowa i wymiary wymienników WGJ-g MAX 80÷140 z podwójną wężownicą (bez przyłącza do trzonu kuchennego).

Rys.2. Budowa i wymiary wymienników WGJ-g MAX 140 z podwójną wężownicą, z przyłączem do trzonu kuchennego (na podkowę).

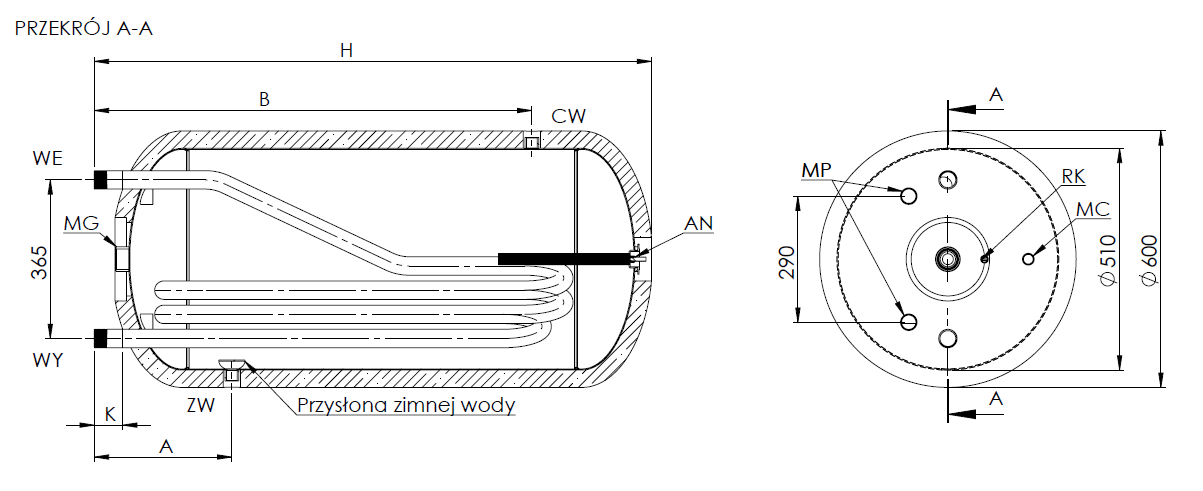

Rys. 3. Budowa i wymiary wymienników WGJ-g MAX 160÷250 z podwójną wężownicą (bez przyłacza do trzonu kuchennego).

Rys. 4. Budowa i wymiary wymienników WGJ-g MAX 200÷250 z podwójną wężownicą, z przyłączem do trzonu kuchennego (na podkowę).



ZW zimna woda użytkowa dopływ ¾" (maskownica niebieska)
CW ciepła woda użytkowa odpływ ¾" (maskownica czerwona)
AN anoda magnezowa na korku 1¼" (dla WGJ-g 80-140) lub 2" (dla WGJ-g 160, 200 i 250)
RK rurka termometryczna zamknięta Ø 12 mm wewnątrz
MC mufa cyrkulacji ½"
MP mufa przyłącza "podkowy" 1"
KW króciec wężownicy 1¼"
KG korek grzałki 1½"
MG mufa grzałki 1½"
WE zasilanie wodą grzewczą 1¼"
WY powrót wody grzewczej 1¼"
