WGJ-BN
Zbiorniki buforowe typu WGJ-BN przeznaczone są do gromadzenia, przechowywania i przekazywania nadmiaru ciepłej wody grzewczej lub innego czynnika grzewczego. Pracują m.in. w układach z pompami ciepła, kotłami pelletowymi, biomasowymi, zgazowującymi drewno i innymi źródłami ciepła dopuszczonymi do kontaktu ze stalą czarną. Stanowią zabezpieczenie instalacji c.o. - przejmują różnicę pomiędzy mocą cieplną kotła i mocą oddawaną do układu grzewczego
Dostępne modele:
Nr katalogowy | Model | EAN |
069-07-001/BN | WGJ-BN 700 | 5903538228562 |
069-08-001/BN | WGJ-BN 800 | 5903538228579 |
069-10-001/BN | WGJ-BN 1000 | 5903538228586 |
Zbiorniki buforowe typu WGJ-BN zapewniają optymalne działanie instalacji grzewczej co ma wpływ na efektywność energetyczną. Stosowanie zbiorników buforowych ma pozytywny wpływ na żywotność źródła ciepła. Maksymalne ciśnienie pracy zbiornika wynosi 0,3 MPa.
Zbiorniki buforowe wykonane są z blachy stalowej czarnej. Izolację termiczną buforów stanowi warstwa 10 cm zdejmowalnej pianki polistyrenowej. Osłonę izolacji termicznej stanowi płaszcz z laminatu.
Typ | J.m. | WGJ-BN 700 | WGJ-BN 800 | WGJ-BN 1000 | |
Pojemność magazynowa | dm³ | 710 | 830 | 902 | |
Króciec przyłącza | KP | Gwew 1½" | Gwew 1½" | Gwew 1½" | |
Mufa grzałki elekrtycznej | MG | Gwew 1½" | Gwew 1½" | Gwew 1½" | |
Mufa czujnika temperatury | CT | 3/8" | 3/8" | 3/8" | |
Spust | ZS | Gwew ¾" | Gwew ¾" | Gwew ¾" | |
Straty postojowe* | W | 62 | 71 | 76 | |
Rodzaj zbiornika | stalowy - wewnątrz surowy, zewnątrz pokryty farbą antykorozyjną | ||||
Izolacja termiczna | 100 mm pianka polistyrenowa | ||||
Osłona zewnętrzna | laminat | ||||
Parametry pracy zbiornika | maksymalne ciśnienie i temperatura robocza pr = 0,3 MPa; tr = 80°C | ||||
Masa | kg | ok. 143 | ok. 160 | ok. 180 |
*zgodnie z obowiązującym Rozporządzeniem Komisji UE nr 814/2013

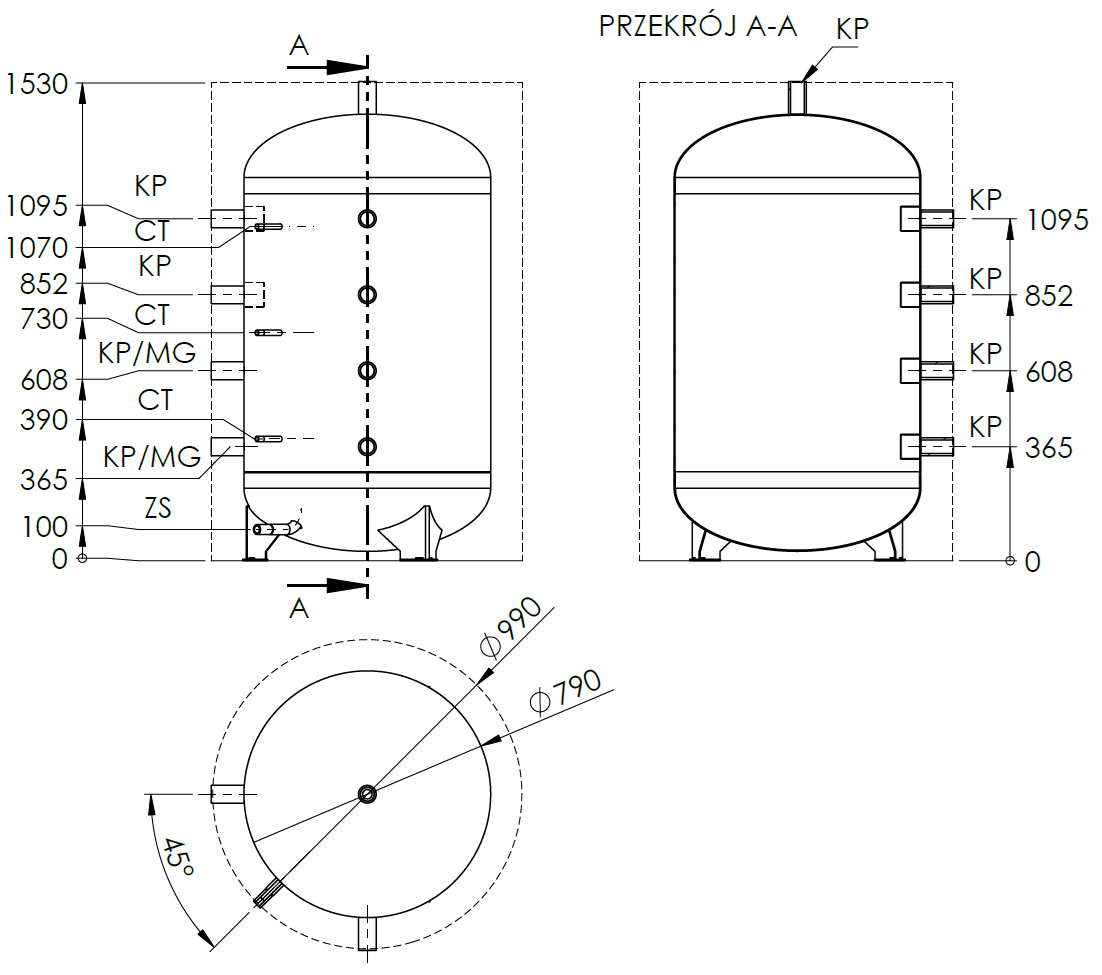

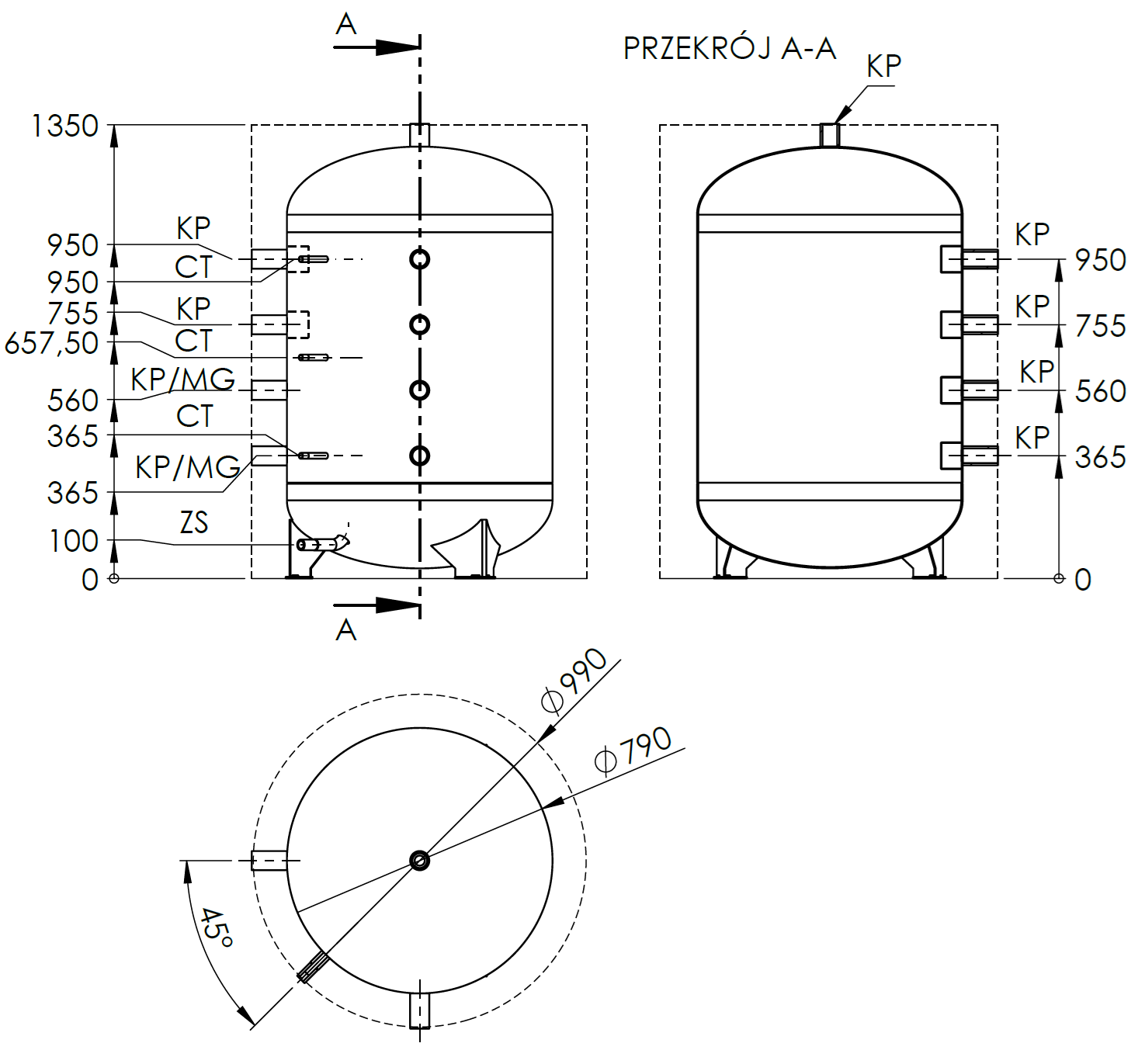

Rys. 1. Budowa zbiornika buforowego WGJ-BN 700
Rys. 2. Budowa zbiornika buforowego WGJ-BN 800
Rys. 3. Budowa zbiornika buforowego WGJ-BN 1000
