WGJ-S MAX+
Wymienniki typu WGJ-S MAX+ jako ciśnieniowe podgrzewacze akumulacyjne przeznaczone są do podgrzewania i przechowywania ciepłej wody użytkowej na potrzeby mieszkań, domów jedno- i wielorodzinnych, obiektów użyteczności publicznej, obiektów przemysłowych i innych we współpracy z niskotemperaturowymi wodnymi kotłami c.o., a przede wszystkim z pompą ciepła.
Wymienniki WGJ-S MAX+ wyposażone są w wężownicę spiralną o dużej powierzchni wymiany i pojemności, dzięki czemu następuje szybka wymiana ciepła oraz szybkie podgrzanie wody użytkowej. Wymienniki typu WGJ-S FIT MAX+ zostały przystosowane do instalacji w pomieszczeniach z drzwiami o szerokości już od 70 cm.
Zbiorniki wymienników wykonane są z blachy stalowej pokrytej wewnątrz warstwą specjalnej, wysokotemperaturowej emalii ceramicznej, która tworząc szklistą powłokę chroni je przed korozją. Dodatkowym zabezpieczeniem antykorozyjnym zbiorników jest anoda magnezowa, której działanie opiera się na różnicy potencjałów elektrochemicznych materiału zbiornika i anody.
Izolacja termiczna wykonana jest z pianki polistyrenowej na stałe połączonej ze ściankami zbiornika. Zewnętrzna obudowa wymiennika wykonana jest z tworzywa typu skay.
Dostępne modele:
Nr katalogowy | Model | EAN |
052-22-201/MAX+ | MAX+ 220 | 5903538212899 |
052-25-201/MAX+ | MAX+ 250 | 5903538226421 |
052-30-201/MAX+ | MAX+ 300 | 5903538212905 |
052-40-201/MAX+ | MAX+ 400 | 5903538212912 |
052-50-201/MAX+ | MAX+ 500 | 5903538216828 |
Typ | J.m. | WGJ-S MAX+ 220 | WGJ-S MAX+ 250 | WGJ-S MAX+ 300 | WGJ-S MAX+ 400 | WGJ-S MAX+ 500 | |||
Pojemność zbiornika | dm³ | 220 | 250 | 300 | 400 | 500 | |||
Powierzchnia wymiennika | m2 | 2 | 2,5 | 3,1 | 3,5 | 3,8 | |||
Pojemność wężownicy | dm³ | 11 | 15,7 | 17,7 | 20,0 | 21,7 | |||
Wydajność CW | 80/10/45°C | l/h | 1173,1 | 1485 | 1842 | 2065 | 2242 | ||
70/10/45°C | 997 | 1278 | 1585 | 1788 | 1941,3 | ||||
60/10/45°C | 718,4 | 904 | 1120,4 | 1265 | 1373,4 | ||||
Moc grzewcza | 80/10/45°C | kW | 47,7 | 60,4 | 75 | 84,0 | 91,2 | ||
70/10/45°C | 40,6 | 52 | 64,5 | 72,8 | 79 | ||||
60/10/45°C | 29,3 | 36,7 | 45,6 | 51,5 | 55,9 | ||||
Wydajność CW | 80/10/60°C | l/h | 637,3 | 803,4 | 996,4 | 1125,0 | 1221,4 | ||
70/10/60°C | 402,3 | 505 | 626 | 697,5 | 757,3 | ||||
Moc grzewcza | 80/10/60°C | kW | 37,1 | 46,7 | 58,0 | 65,5 | 71,1 | ||
70/10/60°C | 23,4 | 29,2 | 36,1 | 40,5 | 44 | ||||
Straty postojowe** | W | 53 | 60 | 74 | 59 | 67 | |||
Parametry pracy zbiornika | maksymalne ciśnienie i temperatura robocza pr = 1,0 MPa; tr = 80°C | ||||||||
Parametry czynnika grzewczego | maksymalne ciśnienie i temperatura robocza pr = 1,0 MPa; tr = 110°C | ||||||||
Rodzaj zbiornika | stalowy, pokryty wewnątrz emalią ceramiczną | ||||||||
Osłona zewnętrzna | Tworzywo typu skay | ||||||||
Izolacja termiczna | pianka polistyrenowa | ||||||||
mm | 70 | 100 | |||||||
Masa | kg | 87 | 115 | 132 | 211 | 250 | |||
Ciepła woda użytkowa | CW | Gwew ¾" | Gwew ¾" | Gwew ¾" | Gwew 1¼" | Gwew 1¼" | |||
Zimna woda użytkowa | ZW | Gwew ¾" | Gwew ¾" | Gwew ¾" | Gwew 1¼" | Gwew 1¼" | |||
Zasilanie wężownicy | WE | Gwew 1¼" | Gwew 1¼" | Gwew 1¼" | Gwew 1" | Gwew 1" | |||
Powrót z wężownicy | WY | Gwew 1¼" | Gwew 1¼" | Gwew 1¼" | Gwew 1" | Gwew 1" | |||
Cyrkulacja | RC | Gwew ¾" | Gwew ¾" | Gwew ¾" | Gwew ¾" | Gwew ¾" | |||
Czujnik temperatury zamknięty | CT | 3/8" | - | 3/8" | 3/8" | 3/8" | |||
Czujnik temp. zamknięty długi | RK | 3/8" | 3/8" | 3/8" | 3/8" | 3/8" | |||
Mufa grzałki elektrycznej | MG | Gwew 1½" | Gwew 1½" | Gwew 1½" | Gwew 1½" | Gwew 1½" | |||
Mufa termometru | RT | Gwew ½" | Gwew ½" | Gwew ½" | Gwew ½" | Gwew ½" | |||
Spust | ZS | Gwew ¾" | Gwew ¾" | Gwew ¾" | Gwew ¾" | Gwew ¾" | |||
Wyczystka | W | Gwew 2" | Gwew 2" | Gwew 2" | Ø120 | Ø120 | |||
Anoda magnezowa (1) | nr: | 703-40-240 | 703-40-230 | 703-40-330 | 703-40-390 | 703-40-430 | |||
AN | Gwew 2" | Gwew 2" | Gwew 2" | Gwew 2" | Gwew 2" | ||||
**zgodnie z obowiązującym od 26 września 2015r. Rozporządzeniem komisji UE nr 812/2013 |

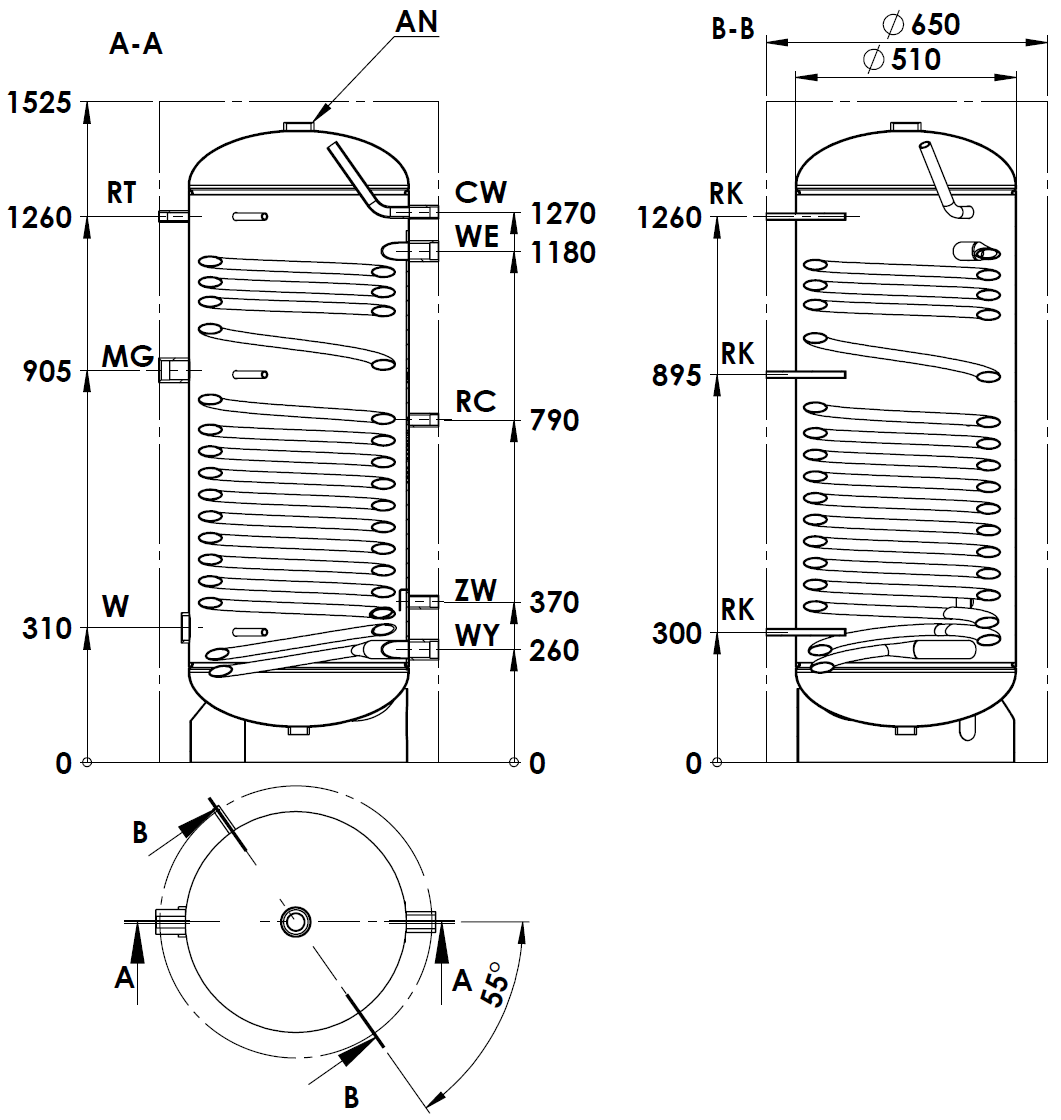

Rys. 1. Budowa wymienników WGJ-S 220 FIT MAX +
Rys. 2. Budowa wymienników WGJ-S250 FIT MAX+
Rys. 3. Budowa wymienników WGJ-S300 FIT MAX+
Rys. 4. Budowa wymienników WGJ-S 400 MAX+
Rys. 5. Budowa wymienników WGJ-S 500 MAX+
