WGJ-BN DUO

  • WGJ-BN DUO
pobierz
charakterystyka

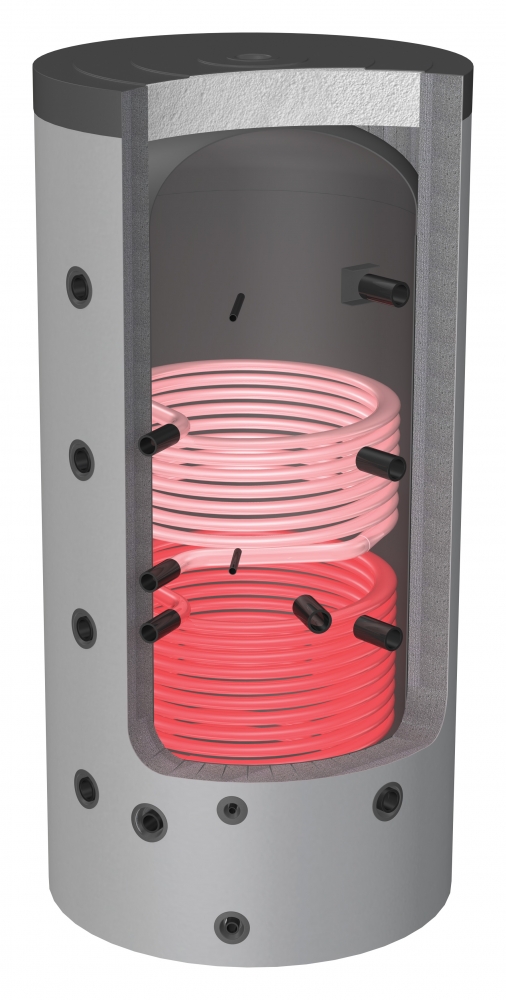

Zbiorniki buforowe typu WGJ-BN DUO wyposażone w dwie niezależne wężownice spiralne przeznaczone są do gromadzenia, przechowywania i przekazywania nadmiaru ciepłej wody grzewczej lub innego czynnika grzewczego. Mogą pracować m.in. w układach z pompami ciepła, kotłami pelletowymi, biomasowymi, zgazowującymi drewno i innymi źródłami ciepła dopuszczonymi do kontaktu ze stalą czarną. Stanowią zabezpieczenie instalacji c.o. - przejmują różnicę pomiędzy mocą cieplną kotła i mocą oddawaną do układu grzewczego



Dostępne modele:



Nr katalogowy Model EAN
069-06-201/BN WGJ-BN DUO 600 5903538231913
069-07-201/BN WGJ-BN DUO 700 5903538231920
069-08-201/BN WGJ-BN DUO 800 5903538231937
069-10-201/BN WGJ-BN DUO 1000 5903538231944



opis produktu

Zbiorniki buforowe typu WGJ-BN DUO posiadają dwie niezależne wężownice umożliwiające przyłączenie dwóch źródeł zasilania o odmiennych czynnikach grzewczych jak np. niskotemperaturowego kotła c.o. oraz kolektorów słonecznych z czynnikiem grzewczym na bazie glikolu. Temperatura czynnika grzewczego w wężownicach nie powinna przekraczać 100°C, a maksymalne ciśnienie pracy wężownic nie powinno być wyższe niż 0,6 MPa.

Zbiorniki buforowe typu WGJ-BN DUO zapewniają optymalne działanie instalacji grzewczej co ma wpływ na efektywność energetyczną. Stosowanie zbiorników buforowych ma pozytywny wpływ na żywotność źródła ciepła. Maksymalne ciśnienie pracy zbiornika wynosi 0,3 MPa.

rozwiń zwiń
informacje techniczne

Tab. 1. Wymiary i parametry  zbiorników WGJ-BN DUO.

    WGJ-BN DUO 600 WGJ-BN DUO 700 WGJ-BN DUO 800 WGJ-BN DUO 1000
Pojemność całkowita dm3 613 710 830 903
Pojemność magazynowa dm3 578 671 788 855
Pojemność wężownicy dm3 góra dół góra dół góra dól góra dół
13 13 13 16 13 18 13 22
Powierzchnia wężownicy m2 2,1 2,1 2,1 2,6 2,1 3,0 2,1 3,6
Wydajność
80/10/45oC
70/10/45oC
60/10/40oC		 l/h
1201
1004
722
1201
1004
722
1201
1004
722
1487
1243
893
1201
1004
722
1715
1435
1031
1201
1004
722
2059
1721
1237
Moc grzewcza
80/10/45oC
70/10/45oC
60/10/40oC		 kW
49
41
29
49
41
29
49
41
29
61
51
36
49
41
29
70
58
42
49
41
29
84
70
50
Opory przepływu
0,5 m3/h
1 m3/h
1,5 m3/h		 mbar
9
18
46
9
18
46
9
18
46
11
22
57
9
18
46
13
26
66
9
18
46
16
31
79
Straty postojowe** W 63 70 79 84
Rodzaj zbiornika    stalowy - wewnątrz surowy, zewnątr pokryty farbą antykorozyjną
Izolacja termiczna (zdejmowana)   pianka polistyrenowa - 100 mm
Osłona zewnętrzna   laminat
Parametry pracy zbornika    maksymalne ciśnienie i temperatura robocza
pr=0,3 MPa     tr=95oC
Parametry pracy wężownic    maksymalne ciśnienie i temperatura robocza
pr=0,6 MPa     tr=100oC
Waga    ~200 ~230 ~260 ~295
Przyłącza
Króciec przyłączeniowy  KP Gwew 1 ½” Gwew 1 ½” Gwew 1 ½” Gwew 1 ½”
Mufa grzałki elektrycznej MG Gwew 1 ½” Gwew 1 ½” Gwew 1 ½” Gwew 1 ½”
Czujnik temp. zamknięty  CT ⅜” ⅜” ⅜” ⅜”
Odpowietrzenie  O Gwew 1 ½” Gwew 1 ½” Gwew 1 ½” Gwew 1 ½”
Spust  ZS Gwew ¾” Gwew ¾” Gwew ¾” Gwew ¾”
Zasilanie wężownicy dolnej  WED Gwew 1 ¼” Gwew 1 ¼” Gwew 1 ¼” Gwew 1 ¼”
Powrót węzownicy dolnej  WYD Gwew 1 ¼” Gwew 1 ¼” Gwew 1 ¼” Gwew 1 ¼”
Zasilanie wężownicy górnej  WEG Gwew 1 ¼” Gwew 1 ¼” Gwew 1 ¼” Gwew 1 ¼”
Powrót wezownicy górnej WYG Gwew 1 ¼” Gwew 1 ¼” Gwew 1 ¼” Gwew 1 ¼”

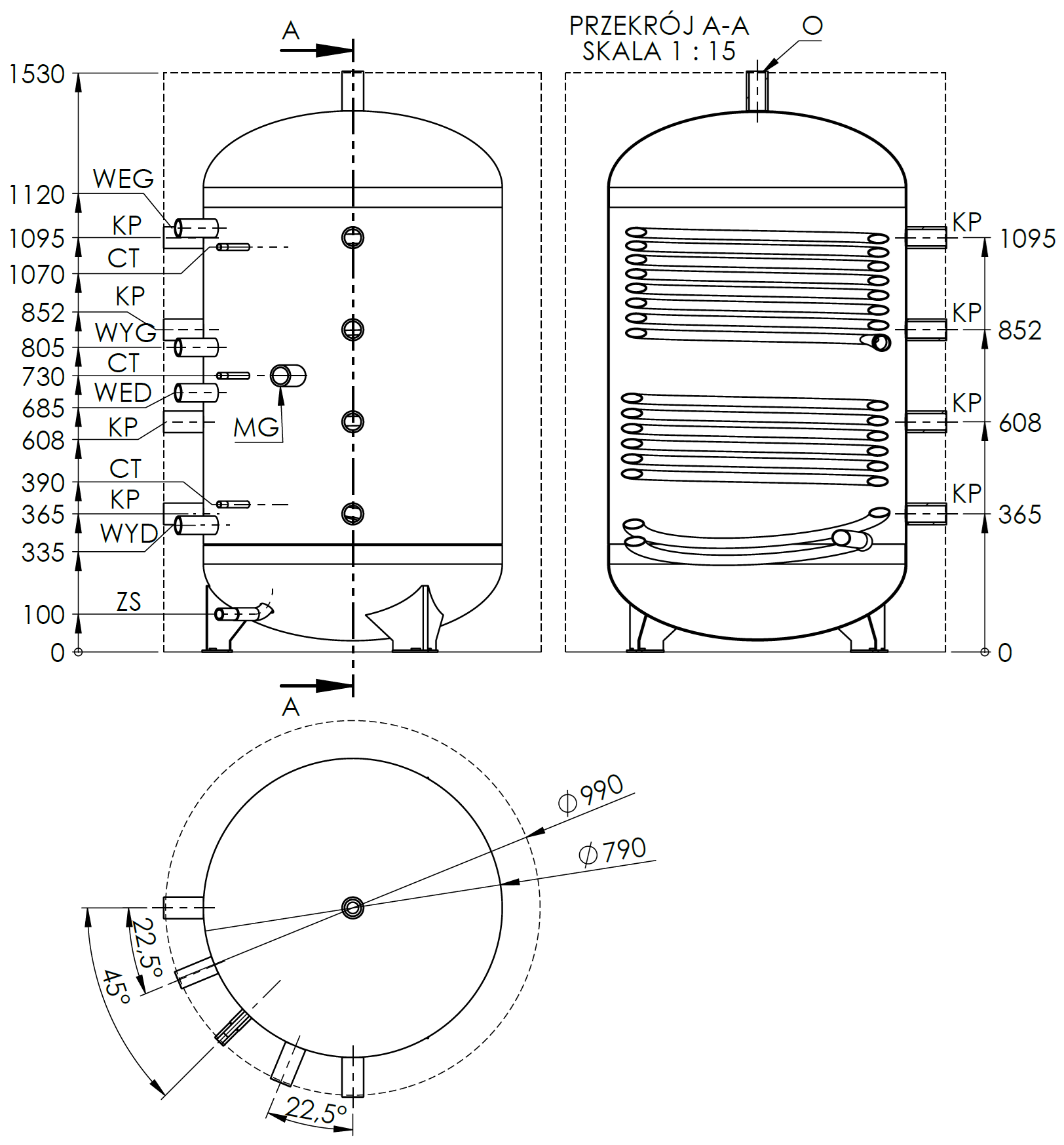

Rys. 1. Budowa zbiornika buforowego WGJ-BN DUO 600

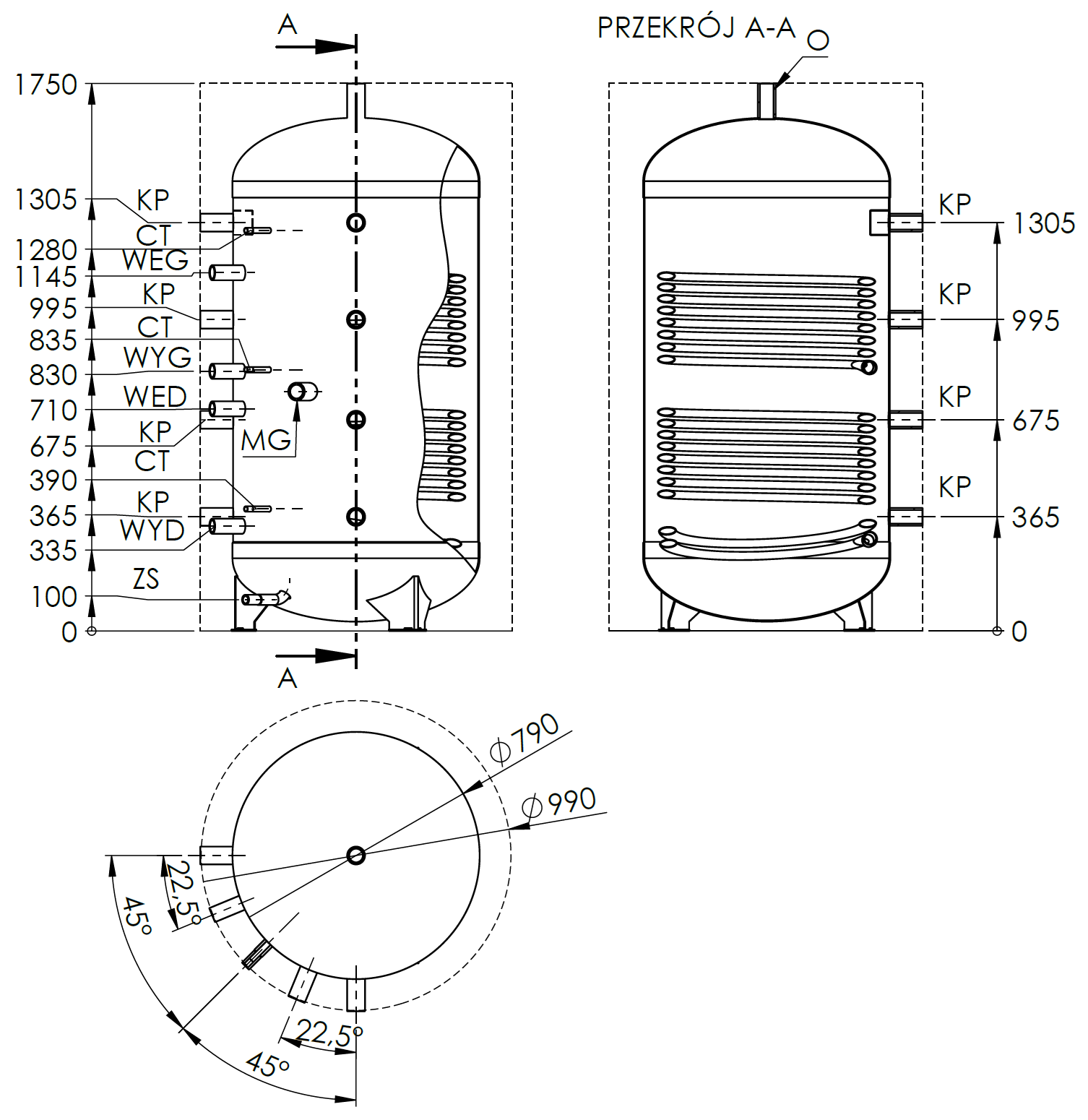

Rys. 2. Budowa zbiornika buforowego WGJ-BN DUO 700

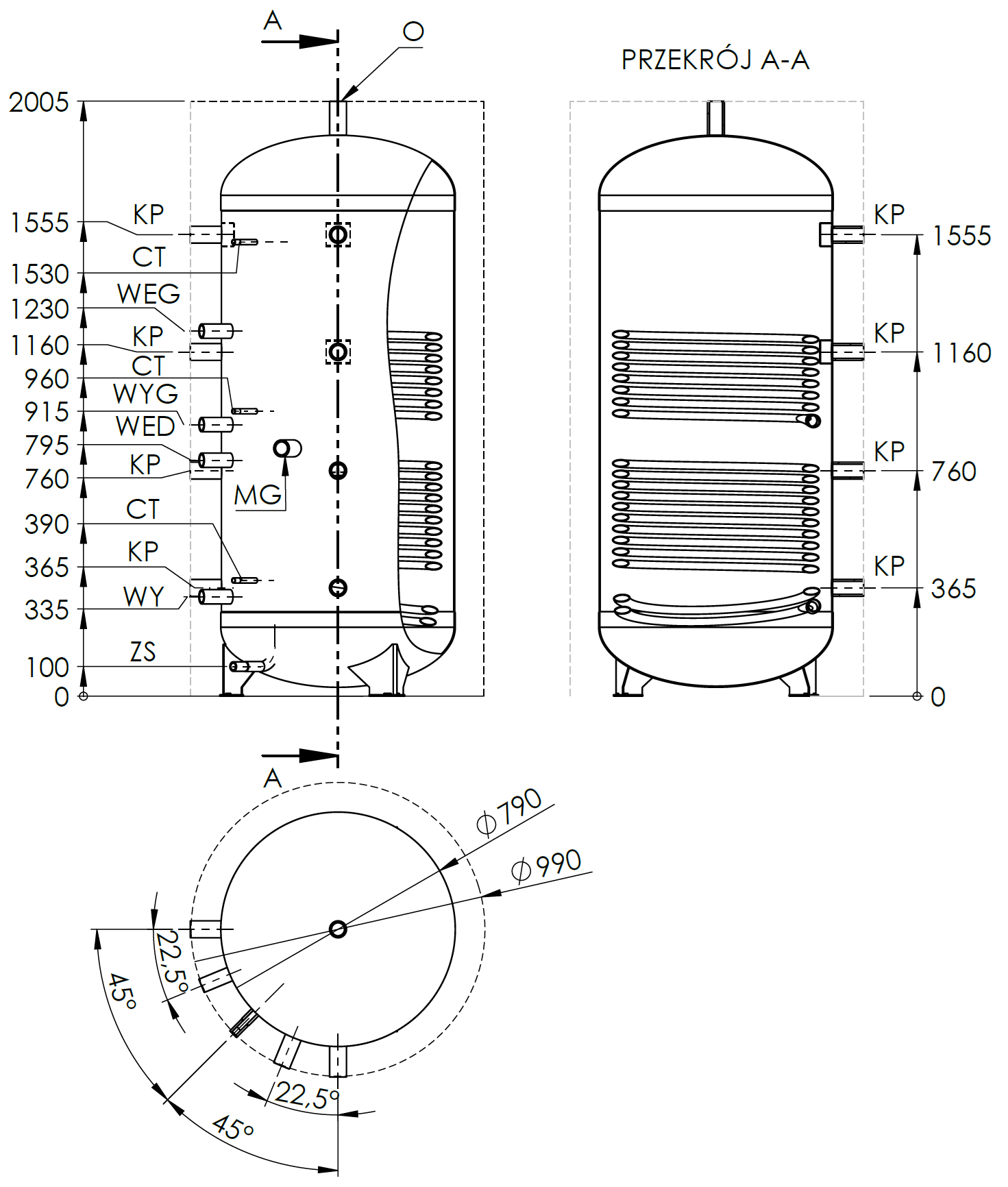

Rys. 3. Budowa zbiornika buforowego WGJ-BN DUO 800

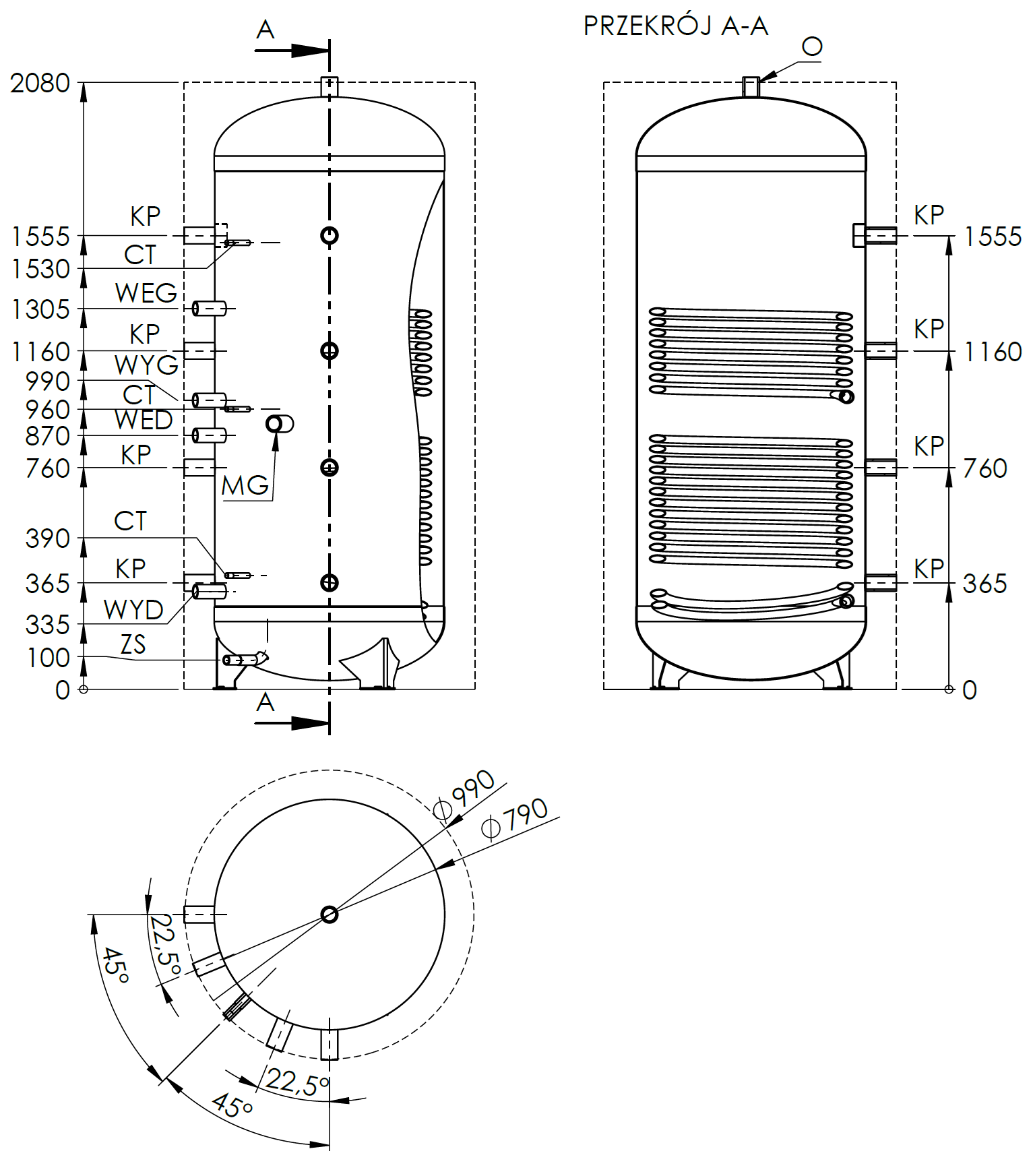

Rys. 4. Budowa zbiornika buforowego WGJ-BN DUO 1000
