WDP PC
Wymienniki typu WDP PC przeznaczone są do podgrzewania i przechowywania ciepłej wody użytkowej. Ze względu na dużą pojemność oraz wydajność c.w.u. dedykowane są przede wszystkim do budynków użytkowości publicznej, budownictwa mieszkalnego zbiorowego lub wielorodzinnego, przemysłu itp. Wymienniki mogą współpracować z różnymi źródłami ciepła od nisko do wysokotemperaturowych przede wszystkim jednak przeznaczone są do współpracy z pompami ciepła.
Dostępne modele:
| Nr katalogowy | Model | EAN |
| WDP-052-15-201 | WDP PC 1500 | 5903538233535 |
| WDP-052-20-201 | WDP PC 2000 | 5903538233597 |

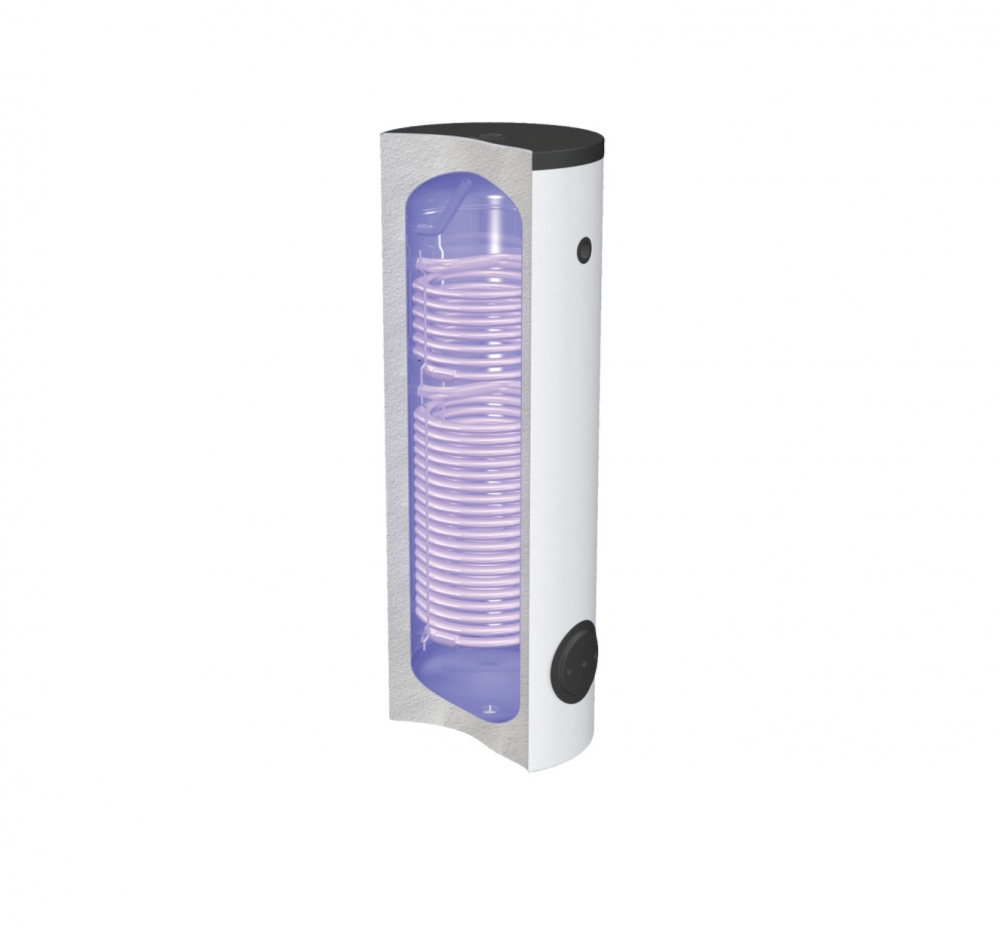

Wymienniki WDP PC wyposażone są w wężownicę spiralną o dużej powierzchni wymiany i pojemności, dzięki czemu następuje szybka wymiana ciepła i szybkie podgrzanie wody użytkowej. Temperatura czynnika grzewczego w wężownicy nie powinna przekraczać 100°C. Po zamontowaniu grzałki elektrycznej można podgrzać wodę w wymienniki bez konieczności korzystania z kotła.
Zbiorniki wymienników wykonane są z blachy stalowej pokrytej wewnątrz warstwą specjalnej emalii ceramicznej, która wraz z anodami tytanowymi stanowi jego zabezpieczenie antykorozyjne.
Izolację termiczną wymienników tworzy warstwa pianki polistyrenowej o grubości 100 mm przylegającej do zbiornika. Osłonę izolacji termicznej stanowi płaszcz z laminatu.
Wymienniki przystosowane są do zamontowania grzałki elektrycznej na korku 1½”, w tym szczególnie produkowanej przez ZUG „ELEKTROMET” grzałki typu EJK z izolowanymi elementami grzejnymi.
| Typ | j.m. | WDP PC 1500 | WDP PC 2000 |
| Pojemność całkowita | dm3 | 1570 | 1930 |
| Pojemność użytkowa | dm3 | 1480 | 1839 |
| Powierzchnia wymiany ciepła | m2 | 10,8 | 11 |
| Pojemność wężownicy | dm3 | 67,1 | 68,3 |
| Wydajność ciepłej wody użytkowej* 70/10/45oC 70/10/40oC 55/10/45oC 55/10/40oC | dm3/h | 5385 6839 2866 3640 | 5484 6910 2919 3707 |
| Moc grzewcza* 70/10/45oC 70/10/40oC 55/10/45oC 55/10/40oC | kW | 273 344 144 181 | 278 350 146 185 |
| Przepływ wody grzewczej w wężownicy | m3/h | 3,0 | |
| Strata ciśnienia | mbar | 488 | 478 |
| Straty postojowe** | W | 126 | 138 |
| Parametry pracy zbiornika | maksymalne ciśnienie i temp. robocza pr=0,6 MPa tr=95oC | ||
| Parametry pracy czynnika grzewczego | maksymalne ciśnienie i temp. robocza pr=1,0 MPa tr=100oC | ||
| Rodzaj zbiornika | stalowy pokryty wewnątrz emalią ceramiczną | ||
| Rodzaj obudowy zewnętrznej | laminat | ||
| Izolacja termiczna | 100 mm polistyrenu | ||
| Masa wymiennika | kg | ok. 510 | ok. 540 |
| Mufa termometru | RT | Gwew 1/2" | Gwew 1/2" |
| Mufa grzałki | MG | Gwew 1 1/2" | Gwew 1 1/2" |
| Otwór rewizyjny | W | Ø120 | Ø120 |
| Króciec spustowy | ZS | Gwew 1" | Gwew 1" |
| Ciepła woda użytkowa | CW | Gwew 2" | Gwew 2" |
| Tuleja czujnika temperatury zamknięta | CT | 3/8" | 3/8" |
| Cyrkulacja | RC | Gwew 1 1/4" | Gwew 1 1/4" |
| Zasilanie wodą grzewczą | WE | Gwew 1 1/4" | Gwew 1 1/4" |
| Powrót wody grzewczej | WY | Gwew 1 1/4" | Gwew 1 1/4" |
| Zimna woda użytkowa | ZW | Gwew 2" | Gwew 2" |
| Anoda tytanowa (2 szt.) | AT | Gwew 1 1/4" (nr: 705-06-000) | |
* temp. wody grzewczej na wejściu do wężownicy/temp. wody użytkowej na zasilaniu/temp. c.w.u.
** zgodnie z obowiązującym Rozporządzeniem Komisji UE nr 814/2013

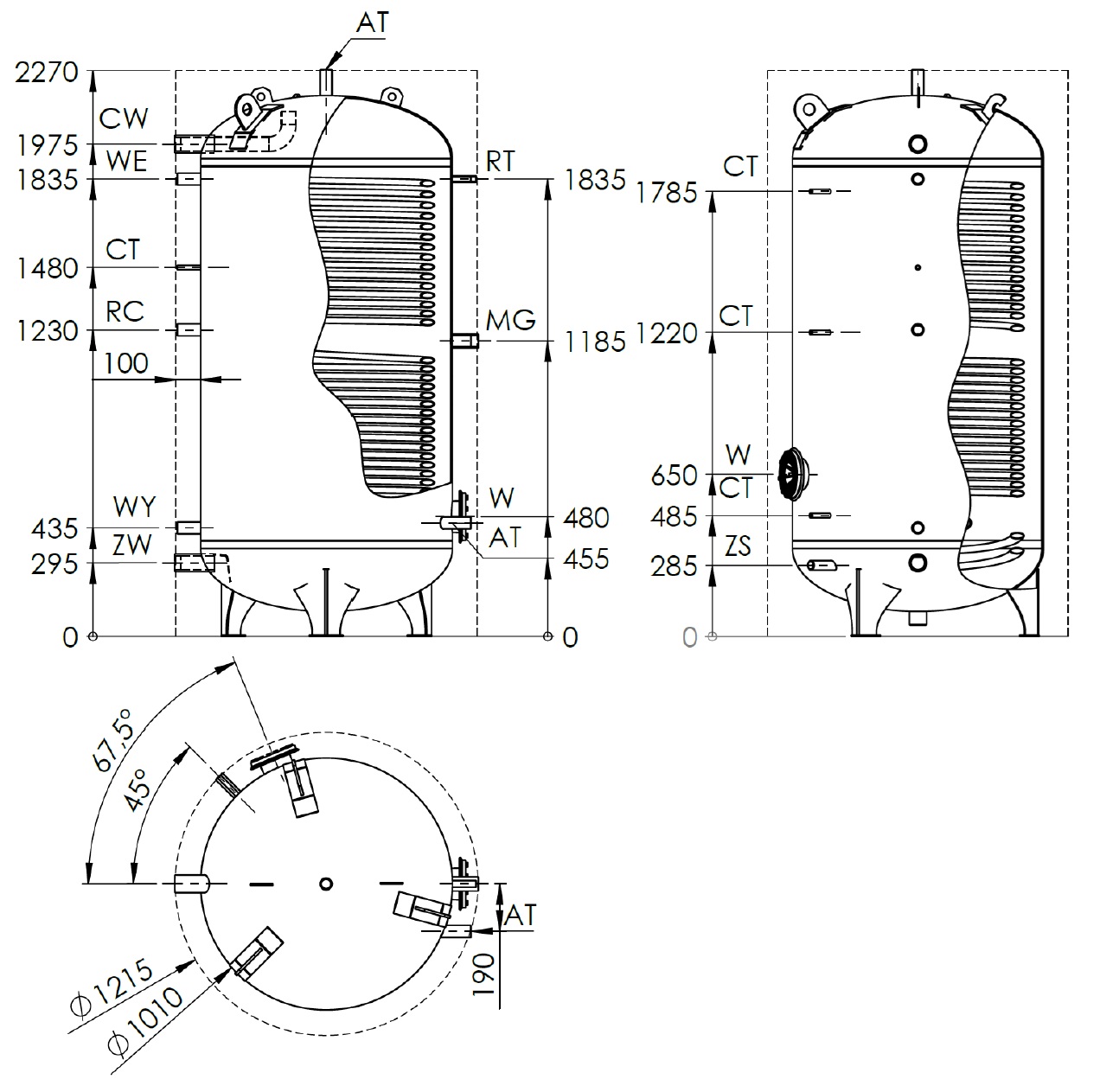

Rys. 1. Budowa wymiennika WDP PC 1500.

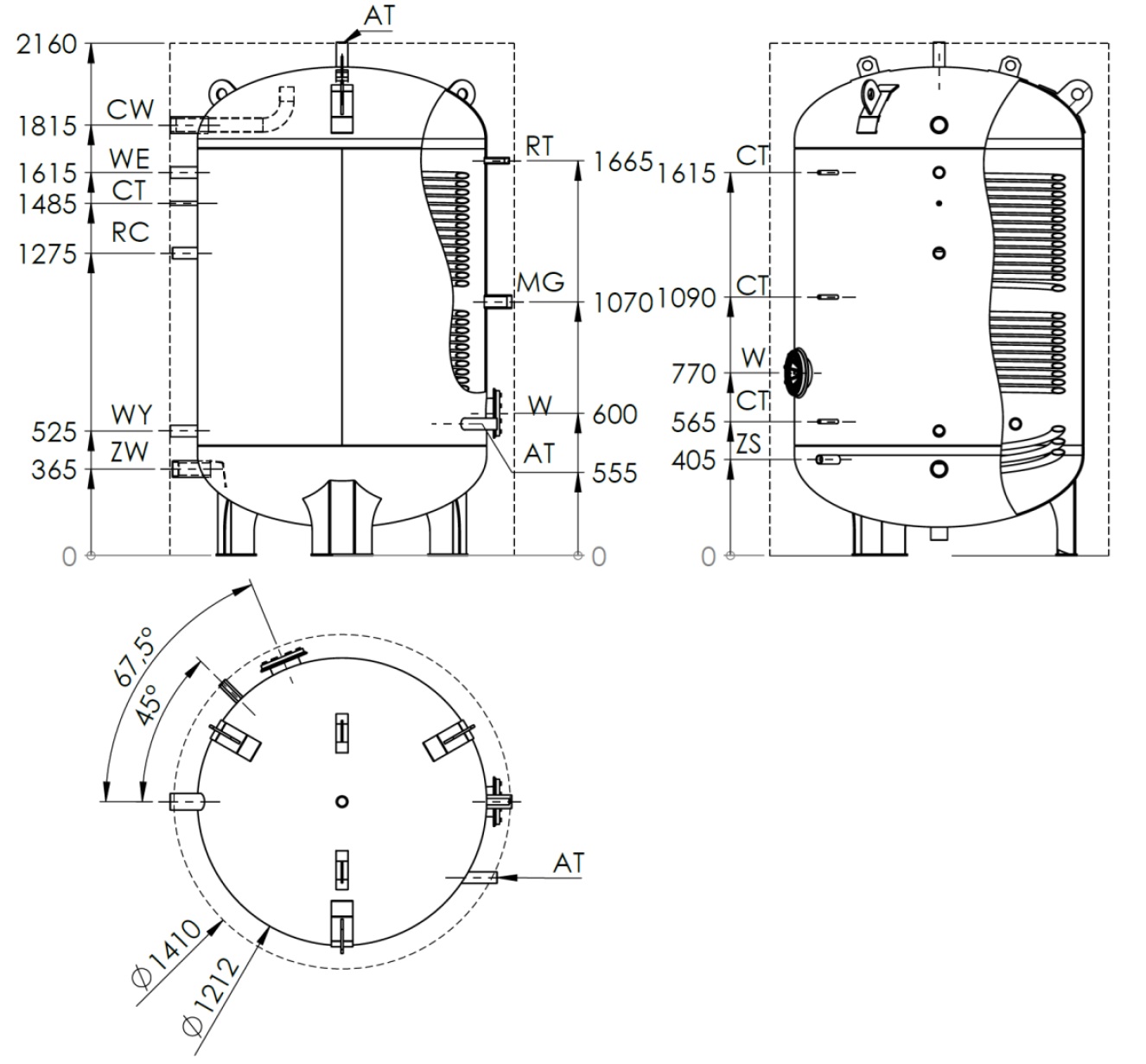

Rys. 2. Budowa wymiennika WDP PC 2000.
