WSW 100
Zasobnik warstwowy ciepłej wody użytkowej typu WSW 100 do współpracy z kotłem dwufunkcyjnym przeznaczony jest do przechowywania ciepłej wody użytkowej.
Pozwala na bardziej efektywne korzystanie z ciepłej wody użytkowej podgrzanej w kotle dwufunkcyjnym i zgromadzonej w zasobniku. Znacznie podnosi komfort korzystania z kotła dwufunkcyjnego ponieważ do natychmiastowej dyspozycji użytkowników jest stosunkowo duża ilość podgrzanej wody. Równocześnie też dzięki warstwowemu układaniu się wody w zasobniku małe pobory wody nie uruchamiają kotła co wydłuża jego żywotność i pozwala zaoszczędzić gaz. Zasobnik ten pełni więc też rolę bufora ładowanego ciepłą wodą użytkową od góry, która nie miesza się z wodą zimną zalegającą dolne partie zbiornika. Ponieważ pobór wody ciepłej również odbywa się od góry zbiornika, czas oczekiwania na ciepłą wodę użytkową jest bardzo krótki i nie trzeba czekać aż cała zawartość zbiornika zostanie nagrzana. Zastosowanie wydajnej 3-stopniowej pompy obiegowej o regulowanej wydajności, pozwala użyć zasobnik do kotłów dwufunkcyjnych o różnej mocy, bez obawy o ich wyłączanie się z powodu przegrzewania wody podczas ładowania zasobnika.
Dostępne modele:
| Nr katalogowy | Model | EAN |
| 081-10-001 | WSW 100 | 5903538245163 |
Budowa zasobnika warstwowego:
- zbiornik ciśnieniowy wykonany z blachy stalowej pokrytej wewnątrz warstwą specjalnej, wysokotemperaturowej emalii ceramicznej, która tworząc szklistą powłokę chroni go przed korozją. Dodatkowym zabezpieczeniem antykorozyjnym zbiornika jest anoda magnezowa, której działanie opiera się na różnicy potencjałów elektrochemicznych materiału zbiornika i anody.
- izolacja termiczna z bezfreonowej pianki poliuretanowej, osłoniętej płaszczem obudowy wykonanym z cienkiej blachy stalowej pokrytej farbą proszkową, oraz dolną i górną pokrywą wykonaną z tworzywa sztucznego ABS. Straty ciepła wody zgromadzonej w zasobniku dzięki doskonałej izolacji termicznej są minimalne.
- pompa obiegowa ładująca zbiornik (8) zasilana z sieci o napięciu ~230V/50Hz z 3-stopniowym przełącznikiem obrotów ( fabryczna nastawa: 2 stopień, patrz Tab.2 ) ,
- układ zasilania i sterowania pompą obiegową składający się z:
a) kapilarnego termoregulatora (10) wyposażonego w pokrętło z nastawną blokadą (maksymalny zakres pracy termoregulatora do 75 oC ),
b) wskaźnika temperatury wody zgromadzonej w zasobniku, przede wszystkim wskazuje stan napełnienia zbiornika
c) podświetlonego wyłącznika zasilania (9)
d) bezpiecznika topikowego 2A
e) przewodu zasilającego,
Tab. 1. Dane techniczne zbiornika warstwowego WSW 100
| Parametry | j.m. | WSW 100 |
| Pojemność | dm³ | 100 |
| Straty postojowe* | W | 44 |
| Parametry pracy zbiornika | maksymalne ciśnienie i temperatura robocza pr = 0,6 MPa; tr = 95°C | |
| Zakres regulacji temperatury | °C | 35 - 75 |
| Anoda magnezowa na korku 1 1/4" | 712-38-250 | |
| Masa zbiornika (bez wody) | kg | 52 |
*zgodnie z obowiązującym od 26 września 2015r. Rozporządzeniem komisji UE nr 812/2013

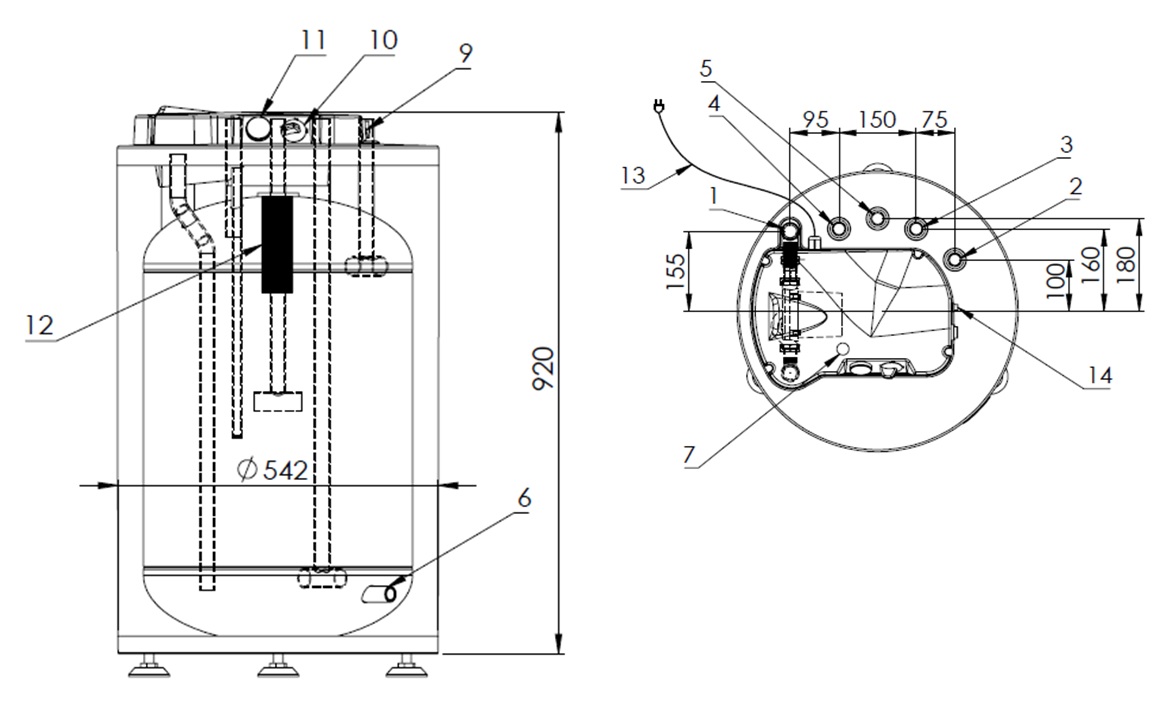

Rys.1. Wymiary i budowa zasobnika warstwowego.
1 - króciec poboru zimnej wody z zasobnika do kotła dwufukncyjnego - 3/4"
2- króciec ładowania zasobnika ciepła woda z kotła dwufunkcyjneg - 3/4"
3- króciec zimnej wody użytkowej - 3/4"
4 - króciec ciepłej wody użytkowej - 3/4"
5 - króciec cyrkulacji - 3/4"
6 - króciec spustowy - 1/2"
7 - rurka termometru (pod osłona pompy)
8 - pompa ładująca zasobnik
9 - wyłącznik zasobnika
10 - termoregulator
11 - termometr
12 - anoda magnezowa (na korku 1 1/4")
13 - przewód zasilający z wtyczką
14 - gniazdo bezpiecznika topikowego
