WGJ-S SMART HP
Wymienniki typu WGJ-S SMART HP jako ciśnieniowe podgrzewacze akumulacyjne przeznaczone są do podgrzewania i przechowywania ciepłej wody użytkowej na potrzeby mieszkań, domów jedno- i wielorodzinnych, obiektów użyteczności publicznej, obiektów przemysłowych i innych we współpracy z niskotemperaturowymi wodnymi kotłami c.o., a przede wszystkim z pompą ciepła.
Wymienniki WGJ-S SMART HP wyposażone są w wężownicę spiralną o dużej powierzchni wymiany i pojemności, dzięki czemu następuje szybka wymiana ciepła oraz szybkie podgrzanie wody użytkowej. Wymienniki typu WGJ-S SMART HP zostały przystosowane do instalacji w pomieszczeniach z drzwiami o szerokości już od 70 cm.
Zbiorniki wymienników wykonane są z blachy stalowej pokrytej wewnątrz warstwą specjalnej, wysokotemperaturowej emalii ceramicznej, która tworząc szklistą powłokę chroni je przed korozją. Dodatkowym zabezpieczeniem antykorozyjnym zbiorników jest anoda magnezowa, której działanie opiera się na różnicy potencjałów elektrochemicznych materiału zbiornika i anody.
Izolacja termiczna wykonana jest z pianki polistyrenowej na stałe połączonej ze ściankami zbiornika.
Zewnętrzna obudowa wymiennika wykonana jest z tworzywa typu skay.
Dostępne modele:
| Nr katalogowy | Model | EAN |
| 052-20-201/SMART | WGJ-S 200 SMART HP | 5903538228357 |
| 052-30-201/SMART | WGJ-S 300 SMART HP | 5903538228364 |
Tab. 1. Wymiary przyłączy wymienników WGJ-S SMART HP
| Typ | WGJ-S 200 SMART HP | WGJ-S 300 SMART HP | |
| Wlot zimnej wodt | ZW | Gwew 1" | Gwew 1" |
| Ciepła woda użytkowa | CW | Gwew 1" | Gwew 1" |
| Zasilanie wodą grzewczą | WE | Gwew 1 1/4" | Gwew 1 1/4" |
| Powrót wody grzewczej | WY | Gwew 1 1/4" | Gwew 1 1/4" |
| Cyrkulacja | RC | Gwew 3/4" | Gwew 3/4" |
| Czujnik temp. zamknięty | CT | 3/8" | 3/8" |
| Mufa grzałki | MG | Gwew 1 1/2" | Gwew 1 1/2" |
| Mufa termometru | RT | Gwew 1/2" | Gwew 1/2" |
| Anoda magnezowa | nr | 703-40-330 | 703-40-500 |
| AN | Gwew 2" | Gwew 2" | |
| Spust | ZS | Gwew 1" | Gwew 1" |
| Wyczystka | W | Gwew 2" | Gwew 2" |

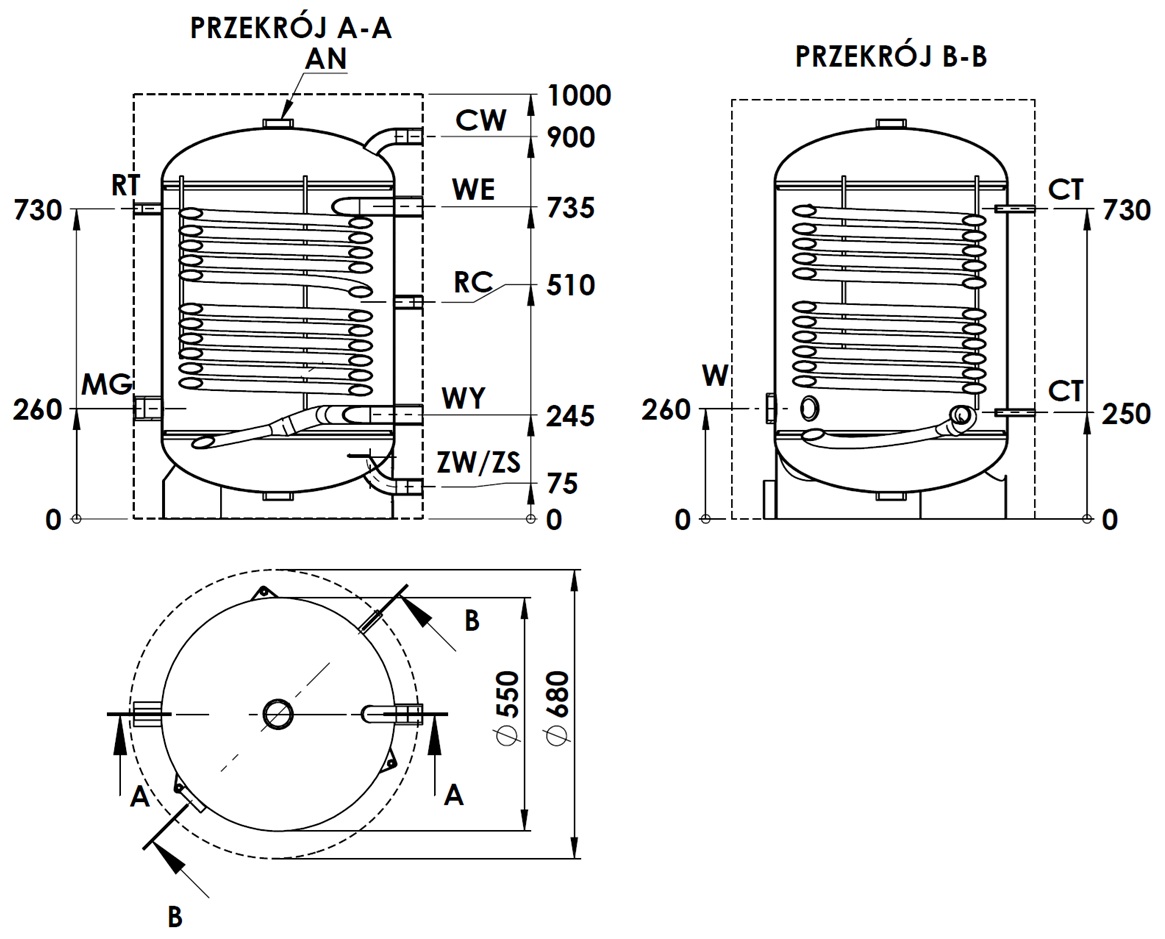

Rys. 1. Budowa wymiennika WGJ-S 200 SMART HP.

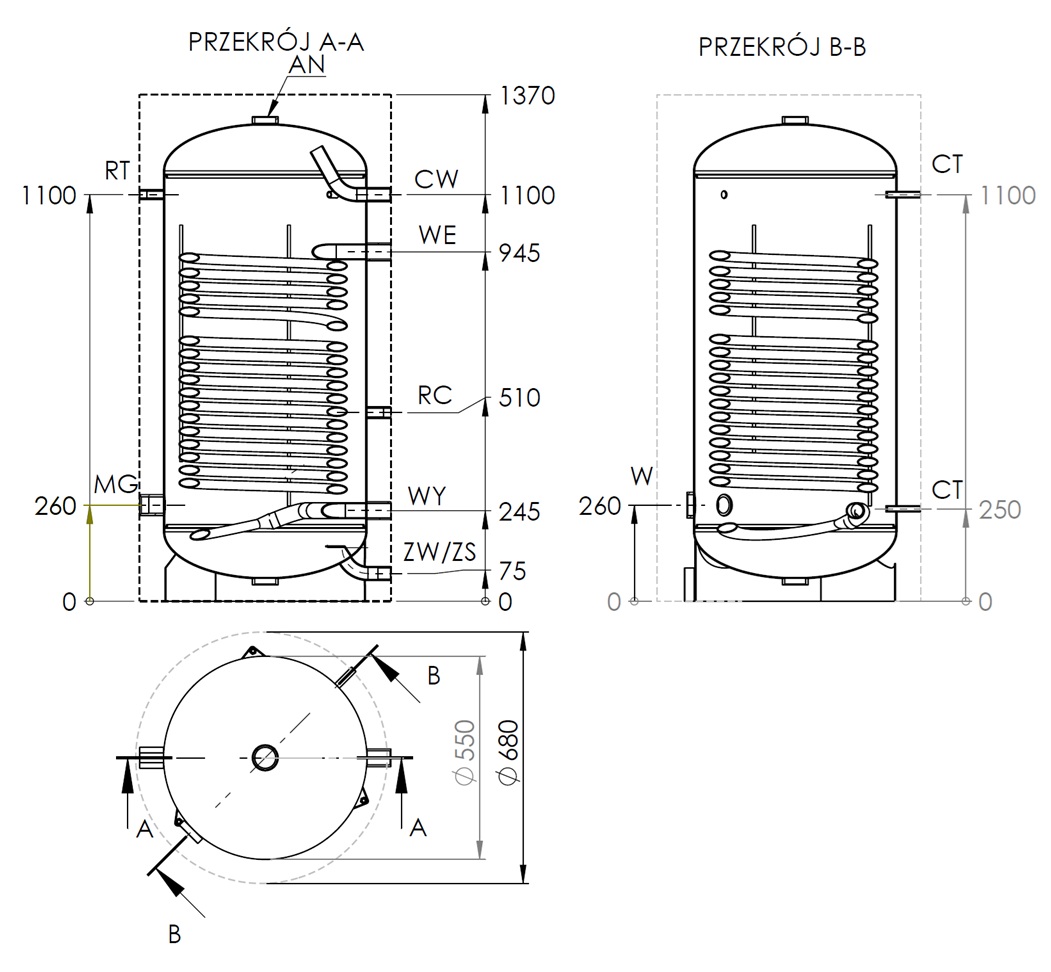

Rys. 2. Budowa wymiennika WGJ-S 300 SMART HP.
Tab. 2. Parametry techniczne wymienników WGJ-S SMART HP.
| Typ | j.m. | WGJ-S 200 SMART HP | WGJ-S 300 SMART HP | |||
| Pojemność całkowita | dm³ | 180 | 270 | |||
| Pojemność użytkowa zbiornika | dm³ | 163 | 245 | |||
| Powierzchnia wymiennika | m2 | 2 | 3 | |||
| Pojemność wężownicy | dm³ | 12,5 | 18,7 | |||
| Wydajność CWU | 80/10/45°C | l/h | 1302 | 1958 | ||
| 70/10/45°C | 929 | 1398 | ||||
| 60/10/45°C | 558 | 840 | ||||
| 55/10/45°C | 373 | 558 | ||||
| 45/10/40°C | 218 | 327 | ||||
| Moc grzewcza | 80/10/45°C | kW | 53 | 79,7 | ||
| 70/10/45°C | 37,8 | 56,9 | ||||
| 60/10/45°C | 22,7 | 34,2 | ||||
| 55/10/45°C | 15,2 | 22,7 | ||||
| 45/10/40°C | 7,6 | 11,4 | ||||
| Wydajność CW | 80/10/60°C | l/h | 521 | 784 | ||
| 70/10/60°C | 261 | 392 | ||||
| Moc grzewcza | 80/10/60°C | kW | 30,3 | 45,6 | ||
| 70/10/60°C | 15,2 | 22,8 | ||||
| Straty postojowe** | W | 47 | 64 | |||
| Strata ciśnienia | mbar | 20 | 30 | |||
| Parametry pracy zbiornika | maksymalne ciśnienie i temperatura robocza pr = 0,6 MPa; tr = 85°C | |||||
| Parametry czynnika grzewczego | maksymalne ciśnienie i temperatura robocza pr = 1,0 MPa; tr = 100°C | |||||
| Rodzaj zbiornika | stalowy, pokryty wewnątrz emalią ceramiczną | |||||
| Osłona zewnętrzna | pokrycie typu skay | |||||
| Izolacja termiczna | pianka polistyrenowa | |||||
| mm | 65 | |||||
| Masa | kg | ok. 104 | ok. 134 | |||
* 80°C, 70°C, 60°C, 55°C, 45°C - temp. wody grzewczej na wejściu do wężownicy
10°C - temp. wody użytkowej na zasilaniu
60°C; 45°C, 40°C - temp. c.w.u.
**zgodnie z obowiązującym od 26 września 2015r. Rozporządzeniem komisji UE nr 812/2013
