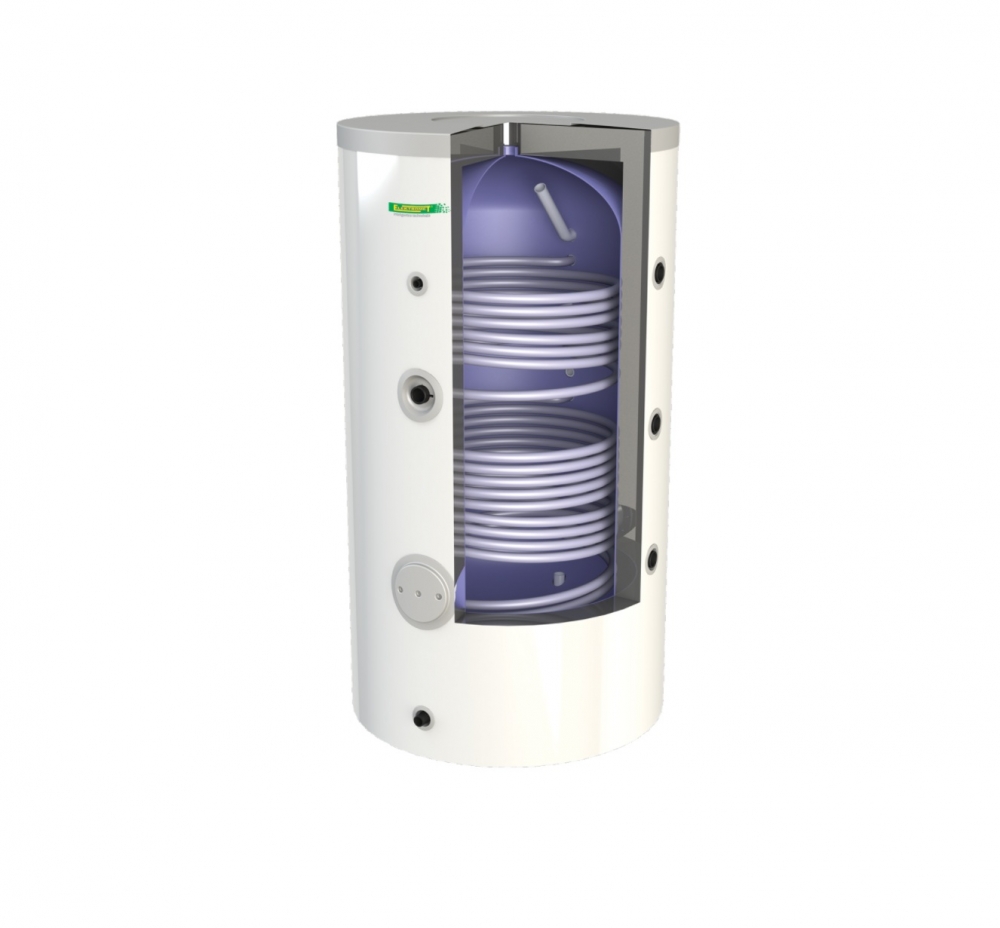

WDP2
Wymienniki typu WDP2 przeznaczone są do podgrzewania i przechowywania ciepłej wody użytkowej. Ze względu na dużą pojemność oraz wydajność c.w.u. dedykowane są przede wszystkim do budynków użytkowości publicznej, budownictwa mieszkalnego zbiorowego lub wielorodzinnego, przemysłu itp. Mogą współpracować z różnymi źródłami ciepła od nisko do wysokotemperaturowych.
Wymienniki wyposażone są w dwie niezależne wężownice spiralne co umożliwia przyłączenie dwóch źródeł zasilania o odmiennych czynnikach grzewczych, jak np. niskotemperaturowego kotła wodnego c.o. oraz kolektorów słonecznych z czynnikiem grzewczym na bazie glikolu.
Dostępne modele:
| Nr katalogowy | Model | EAN |
| WDP-066-15-201 | WDP2 1500 | 5903538233511 |
| WDP-066-20-201 | WDP2 2000 | 5903538233573 |
Wymienniki typu WDP2 wyposażone są w dwie niezależne wężownice spiralne dzięki czemu możliwe jest przyłączenie dwóch źródeł zasilania o odmiennych czynnikach grzewczych, jak np. niskotemperaturowego kotła wodnego c.o. oraz kolektorów słonecznych z czynnikiem grzewczym na bazie glikolu.
Zbiorniki wymienników wykonane są z blachy stalowej pokrytej wewnątrz warstwą specjalnej emalii ceramicznej, która wraz z anodami tytanowymi stanowi jego zabezpieczenie antykorozyjne.
Izolację termiczną wymiennika tworzy warstwa pianki polistyrenowej o grubości 100 mm przylegającej do zbiornika. Osłonę izolacji termicznej stanowi płaszcz z laminatu.
Wymienniki przystosowane są do zamontowania grzałki elektrycznej na korku 1½”, w tym szczególnie produkowanej przez ZUG „ELEKTROMET” grzałki typu EJK z izolowanymi elementami grzejnymi
Tab. Parametry techniczne wymienników WDP2.
| Typ | j.m. | WDP2 1500 | WDP2 2000 | ||
| Pojemność całkowita | dm3 | 1570 | 1930 | ||
| Pojemność użytkowa | dm3 | 1494 | 1830 | ||
| Powierzchnia wymiany ciepła | m2 | dolna | górna | dolna | górna |
| 6,3 | 3,0 | 6,6 | 5,3 | ||
| Pojemność wężownicy | dm3 | 39 | 18,6 | 41 | 33 |
| Wydajność ciepłej wody użytkowej* 70/10/45oC 70/10/40oC 55/10/45oC 55/10/40oC | dm3/h | 2494 3167 1327 1685 | 1521 1932 812 1031 | 2583 3255 1374 1745 | 2200 2772 1171 1487 |
| Moc grzewcza* 70/10/45oC 70/10/40oC 55/10/45oC 55/10/40oC | kW | 129 163 68 86 | 69 87 36 45 | 135 170 71 90 | 111 140 58 74 |
| Przepływ wody grzewczej w wężownicy | m3/h | 3,0 | |||
| Strata ciśnienia | mbar | 285 | 135 | 287 | 230 |
| Straty postojowe** | W | 130 | 142 | ||
| Parametry pracy zbiornika | maksymalne ciśnienie i temp. robocza pr=0,6 MPa tr=95oC | ||||
| Parametry czynnika grzewczego | maksymalne ciśnienie i temp. robocza pr=1,0 MPa tr=100oC | ||||
| Rodzaj zbiornika | stalowy pokryty wewnątrz emalią ceramiczną, | ||||
| Rodzaj obudowy zewnętrznej | laminat | ||||
| Izolacja termiczna | 100 mm polistyrenu | ||||
| Masa wymiennika | kg | ok. 480 | ok. 560 | ||
| Mufa termometru | RT | Gwew 1/2" | Gwew 1/2" | ||
| Mufa grzałki | MG | Gwew 1 1/2" | Gwew 1 1/2" | ||
| Otwór rewizyjny | W | Ø120 | Ø120 | ||
| Króciec spustowy | ZS | Gwew 1" | Gwew 1" | ||
| Ciepła woda użytkowa | CW | Gwew 2" | Gwew 2" | ||
| Tuleja czujnika temp. zamknięta | CT | 3/8" | 3/8" | ||
| Cyrkulacja | RC | Gwew 1 1/4" | Gwew 1 1/4" | ||
| Zasilanie wodą grzewczą wężownica górna | WEG | Gwew 1 1/4" | Gwew 1 1/4" | ||
| Powrót wody grzewczej wężownica górna | WYG | Gwew 1 1/4" | Gwew 1 1/4" | ||
| Zasilanie wodą grzewczą wężownica dolna | WED | Gwew 1 1/4" | Gwew 1 1/4" | ||
| Powrót wody grzewczej wężownica dolna | WYD | Gwew 1 1/4" | Gwew 1 1/4" | ||
| Zimna woda użytkowa | ZW | Gwew 2" | Gwew 2" | ||
| Anoda tytanowa (2 szt.) | AT | Gwew 1 1/4" (nr: 705-06-000) | |||
* temp. wody grzewczej na wejściu do wężownicy/temp. wody użytkowej na zasilaniu/temp. c.w.u.
** zgodnie z obowiązującym Rozporządzeniem Komisji UE nr 814/2013

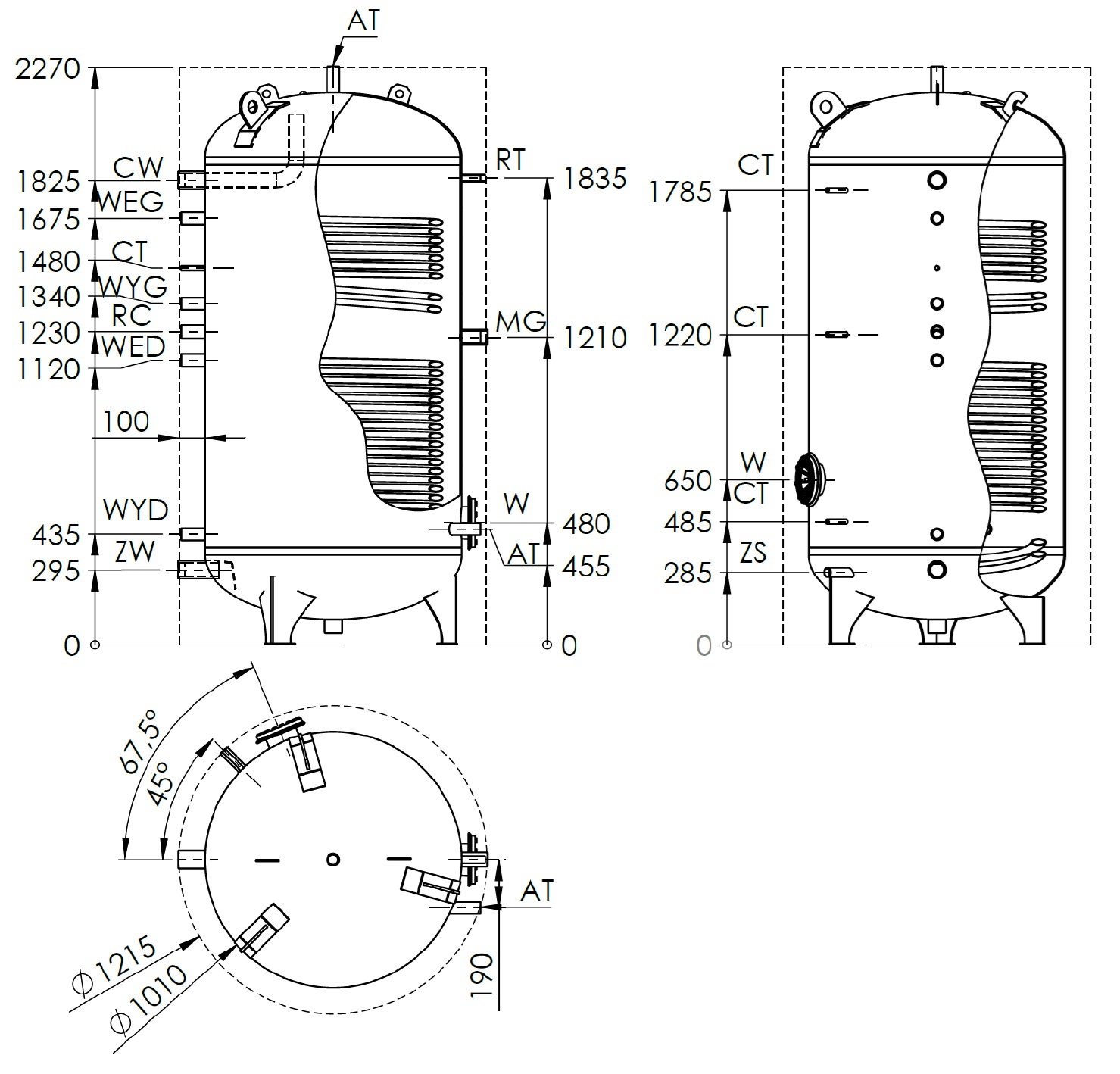

Rys. 1. WDP2 1500.

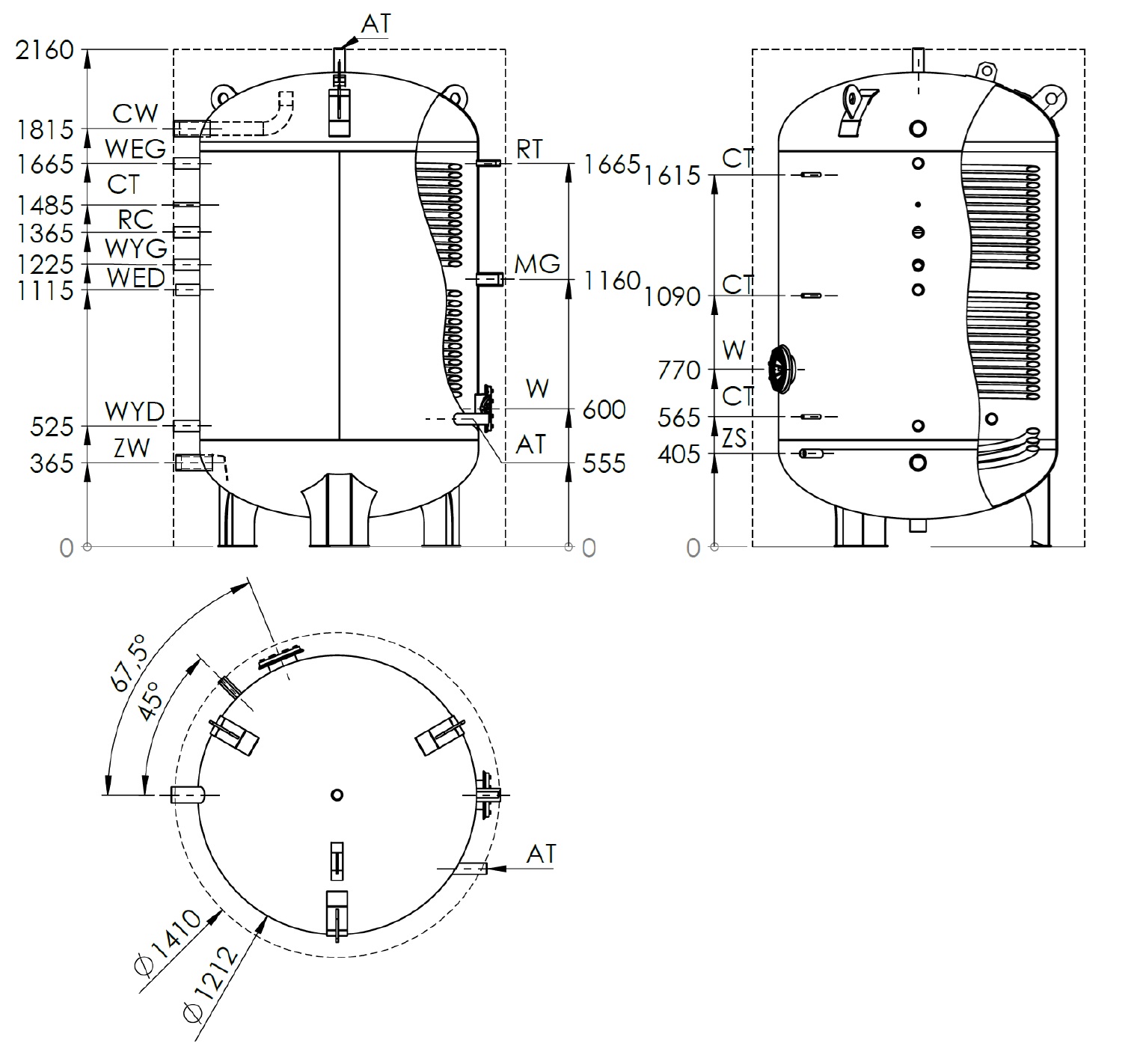

Rys. 2. WDP2 2000.
