WGJ-S SK

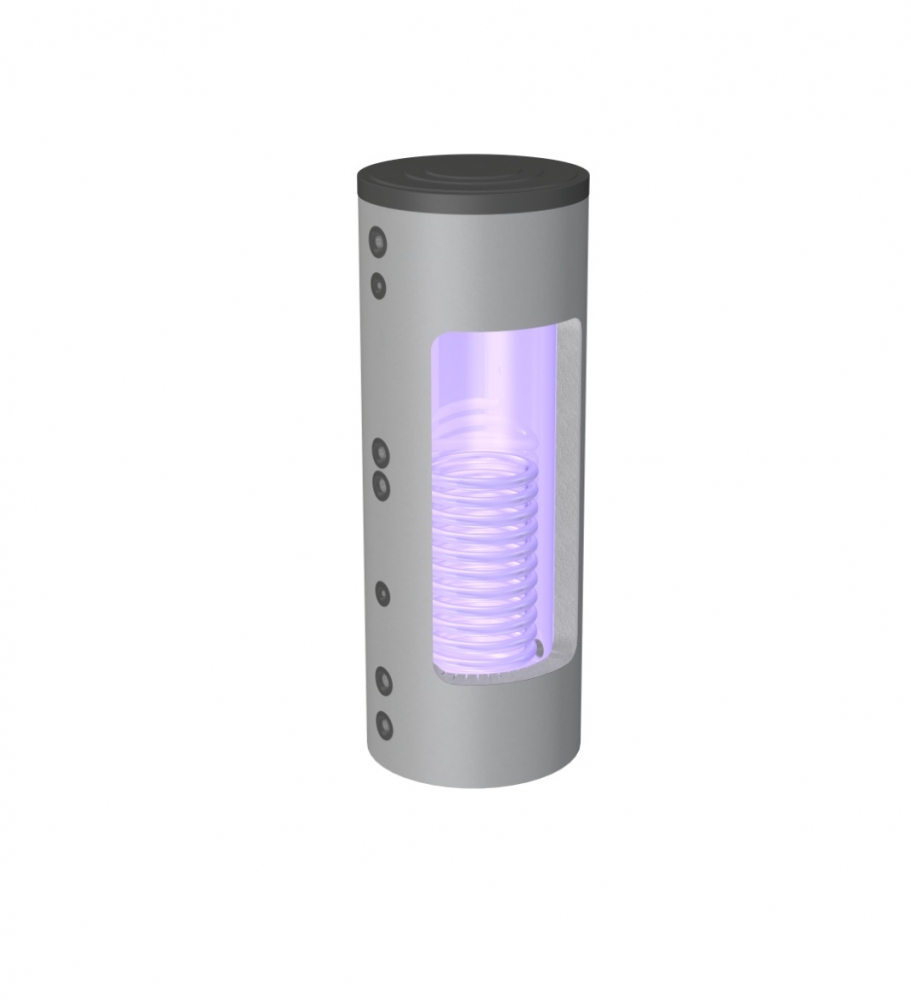

Wymienniki typu WGJ-S SK przeznaczone są do podgrzewania i przechowywania ciepłej wody użytkowej na potrzeby mieszkań, domów jedno- i wielorodzinnych oraz innych obiektów wyposażonych w niskotemperaturowe kotły wodne dowolnego typu.
Wymienniki typu WGJ-S SK zostały przystosowane do instalacji w pomieszczeniach z drzwiami o szerokości już od 70 cm.
Ciepło potrzebne do nagrzania wody użytkowej dostarczane jest przez gorącą wodę (np. z kotła centralnego ogrzewania) przepływającą przez spiralną wężownicę, znajdującą się wewnątrz zbiornika wymiennika. Ciepło to przenikając przez ścianki wężownicy ogrzewa wodę użytkową zgromadzoną w zbiorniku. Temperatura czynnika grzewczego w wężownicy nie powinna przekraczać 95°C.
Zbiorniki wymienników wykonane są z blachy stalowej pokrytej wewnątrz warstwą specjalnej, wysokotemperaturowej emalii ceramicznej, która tworząc szklistą powłokę chroni je przed korozją. Dodatkowym zabezpieczeniem antykorozyjnym zbiorników jest anoda magnezowa, której działanie opiera się na różnicy potencjałów elektrochemicznych materiału zbiornika i anody.
Izolację termiczną wymienników stanowi warstwa 7 cm zdejmowalnej pianki polistyrenowej. Osłonę izolacji termicznej stanowi płaszcz z laminatu
Dostępne modele:
| Nr katalogowy | Model | EAN |
| 067-20-105 | WGJ-S 200 SK | 5903538251256 |
| 067-30-105 | WGJ-S 300 SK | 5903538232262 |
Tab. 1. Wymiary przyłączy wymienników WGJ-S SK
| Typ | WGJ-S 200 SK | WGJ-S 300 SK | |
| Wlot zimnej wodt | ZW | Gwew 3/4" | Gwew 3/4" |
| Ciepła woda użytkowa | CW | Gwew 3/4" | Gwew 3/4" |
| Zasilanie wodą grzewczą | WE | Gwew 1" | Gwew 1" |
| Powrót wody grzewczej | WY | Gwew 1" | Gwew 1" |
| Cyrkulacja | RC | Gwew 3/4" | Gwew 3/4" |
| Czujnik temp. zamknięty | CT | 3/8" | 3/8" |
| Mufa grzałki | MG | Gwew 1 1/2" | Gwew 1 1/2" |
| Mufa termometru | RT | Gwew 1/2" | Gwew 1/2" |
| Anoda magnezowa | nr | 703-40-330 | 703-40-390 |
| AN | Gwew 2" | Gwew 2" | |
| Spust | ZS | Gwew 3/4" | Gwew 3/4" |
| Wyczystka | W | - | Gwew 2" |

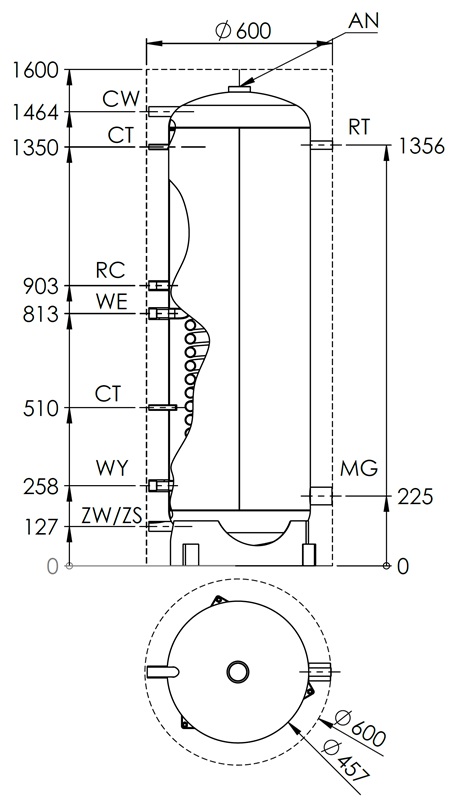

Rys. 1. Budowa wymiennika WGJ-S 200 SK.

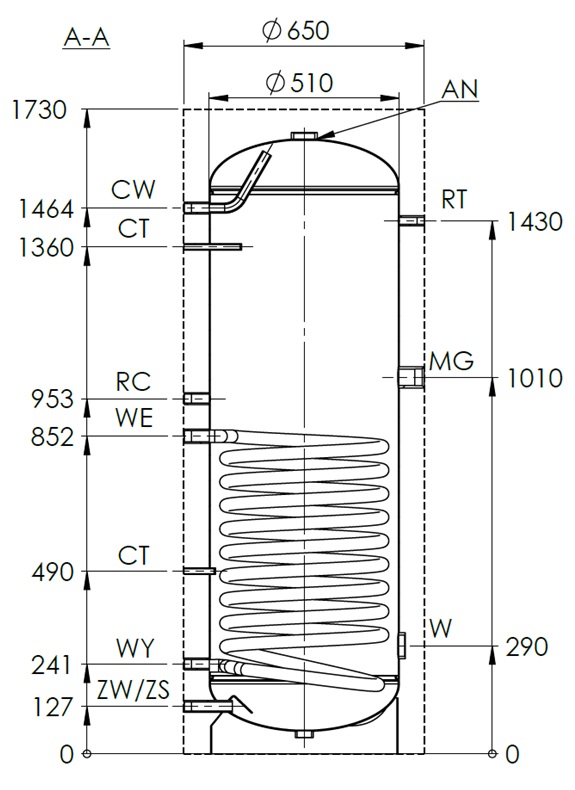

Rys. 2. Budowa wymiennika WGJ-S 300 SK.
Tab. 2. Parametry techniczne wymienników WGJ-S SK.
| Typ | j.m. | WGJ-S 200 SK | WGJ-S 300 SK | |||
| Pojemność całkowita | dm³ | 224 | 305 | |||
| Pojemność użytkowa zbiornika | dm³ | 215 | 293 | |||
| Powierzchnia wymiennika | m2 | 1,1 | 1,5 | |||
| Pojemność wężownicy | dm³ | 6,4 | 8 | |||
| Wydajność CWU | 80/10/45°C | l/h | 629 | 875 | ||
| 70/10/45°C | 526 | 770 | ||||
| 60/10/45°C | 378 | 537 | ||||
| Moc grzewcza | 80/10/45°C | kW | 25,6 | 35,6 | ||
| 70/10/45°C | 21,4 | 31,4 | ||||
| 60/10/45°C | 15,4 | 21,8 | ||||
| Wydajność CW | 80/10/60°C | l/h | 354 | 477 | ||
| 70/10/60°C | 227 | 295 | ||||
| Moc grzewcza | 80/10/60°C | kW | 20,6 | 27,8 | ||
| 70/10/60°C | 13,2 | 17,2 | ||||
| Straty postojowe** | W | 46 | 55 | |||
| Parametry pracy zbiornika | maksymalne ciśnienie i temperatura robocza pr = 0,6 MPa; tr = 95°C | |||||
| Parametry czynnika grzewczego | maksymalne ciśnienie i temperatura robocza pr = 1,0 MPa; tr = 95°C | |||||
| Rodzaj zbiornika | stalowy, pokryty wewnątrz emalią ceramiczną | |||||
| Osłona zewnętrzna | laminat | |||||
| Izolacja termiczna | pianka polistyrenowa | |||||
| mm | 70 | |||||
| Masa | kg | ok. 70 | ok. 100 | |||
* 80°C, 70°C, 60°C - temp. wody grzewczej na wejściu do wężownicy
10°C - temp. wody użytkowej na zasilaniu
60°C; 45°C - temp. c.w.u.
**zgodnie z obowiązującym od 26 września 2015r. Rozporządzeniem komisji UE nr 812/2013
