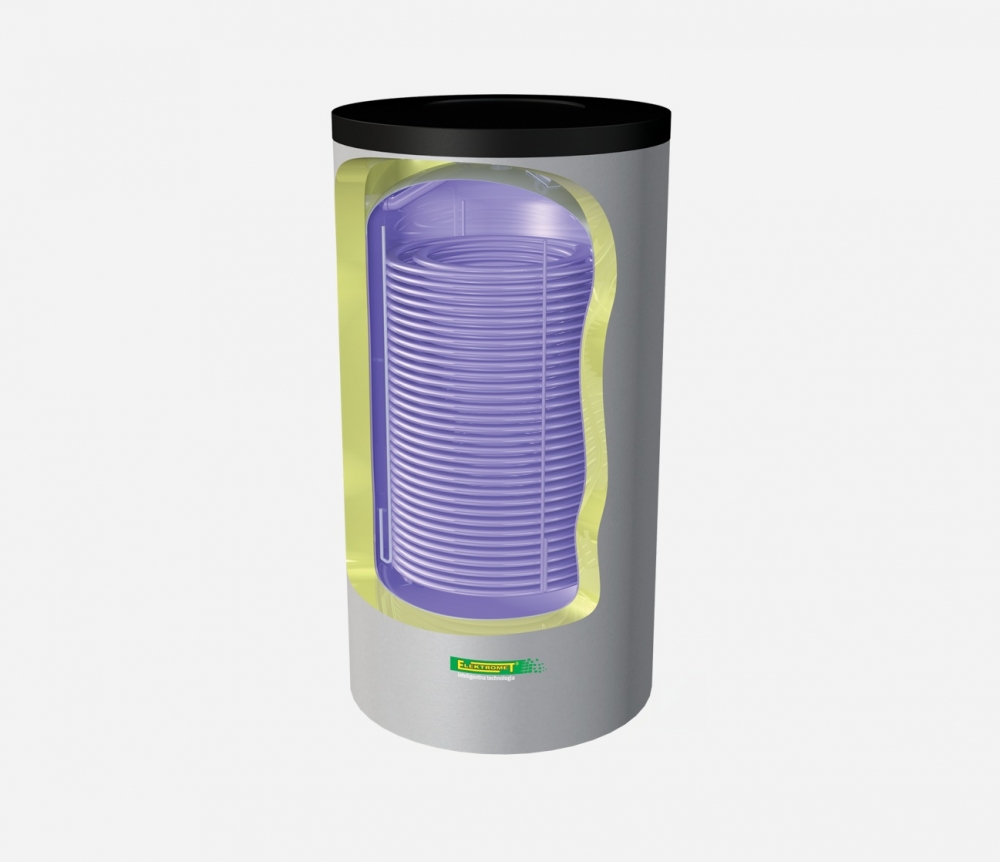

WDP MEGA MAX
Wymiennik typu WDP przeznaczone są do podgrzewania i przechowywania ciepłej wody użytkowej. Ze względu na dużą pojemność oraz wydajność c.w.u. dedykowane są przede wszystkim do budynków użyteczności publicznej, budownictwa mieszkalnego zbiorowego lub wielorodzinnego, przemysłu itp. Mogą współpracować z różnymi źródłami ciepła od nisko do wysokotemperaturowych.
Dostępne modele:
| Nr katalogowy | Model | EAN |
| WDP-052-15-201/MM | WDP MEGA MAX 1500 | 5903538233542 |
| WDP-052-20-201/MM | WDP MEGA MAX 2000 | 5903538233603 |
Wymienniki typu MEGA MAX wyposażone są w wężownicę spiralną o dużej powierzchni wymiany i pojemności, dzięki czemu następuje szybka wymiana ciepła i szybkie podgrzanie wody użytkowej. Temperatura czynnika grzewczego w wężownicy nie powinna przekraczać 100°C.
Zbiorniki wymienników wykonane są z blachy stalowej pokrytej wewnątrz warstwą specjalnej emalii ceramicznej, która wraz z anodami tytanowymi stanowi jego zabezpieczenie antykorozyjne.
Izolację termiczną wymienników tworzy warstwa pianki polistyrenowej o grubości 100 mm przylegającej do zbiornika. Osłonę izolacji termicznej stanowi płaszcz z laminatu
Tab. 1. Parametry techniczne wymienników WDP MEGA MAX
| Typ | j.m. | WDP MEGA MAX 1500 | WDP MEGA MAX 2000 |
| Pojemność całkowita | dm3 | 1570 | 1930 |
| Pojemność użytkowa | dm3 | 1403 | 1758 |
| Powierzchnia wymiany ciepła | m2 | 20,1 | 20,7 |
| Pojemność wężownicy | dm3 | 124,8 | 128,5 |
| Wydajność ciepłej wody użytkowej* 70/10/45 70/10/40 55/10/45 55/10/40 | dm3/h | 10022 12728 5335 6775 | 10321 13004 5494 6977 |
| Moc grzewcza* 70/10/45 70/10/40 55/10/45 55/10/40 | kW | 508 640 268 338 | 524 660 276 351 |
| Przepływ wody grzewczej w wężownicy | m3/h | 3,0 | 3,0 |
| Strata ciśnienia | mbar | 910 | 900 |
| Straty postojowe** | W | 126 | 138 |
| Parametry pracy zbiornika | max. ciśnienie i temp. robocza pr=0,6 MPa tr=95oC | ||
| Parametry pracy czynnika grzewczego | max. ciśnienie i temp. robocza pr=1,0 MPa tr=100oC | ||
| Rodzaj zbiornika | stalowy pokryty wewnątrz emalią ceramiczną | ||
| Rodzaj obudowy zewnętrznej | laminat | ||
| Izolacja termiczna | 100 mm polistyrenu | ||
| Masa ogrzewacza | kg | ~680 | ~728 |
| Przyłącza zbiornika | |||
| Mufa termometru | RT | Gwew ½” | Gwew ½” |
| Mufa grzałki | MG | Gwew 1 ½” | Gwew 1 ½” |
| Otwór rewizyjny | W | Ø 120 | Ø 120 |
| Króciec spustowy | ZS | Gwew 1" | Gwew 1" |
| Ciepła woda użytkowa | CW | Gwew 2" | Gwew 2" |
| Tuleja czujnika temperatury zamknięta | CT | ⅜” | ⅜” |
| Cyrkulacja | RC | Gwew 1 ¼” | Gwew 1 ¼” |
| Zasilanie wodą grzewczą | WE | Gwew 2" | Gwew 2" |
| Powrót wody grzewczej | WY | Gwew 2" | Gwew 2" |
| Zimna woda użytkowa | ZW | Gwew 2" | Gwew 2" |
| Anoda tytanowa (2 szt.) | AT | Gwew 1 1/4" (nr: 705-06-000) | |
* temp. wody grzewczej na wejściu do wężownicy/temp. wody użytkowej na zasilaniu/temp. c.w.u.
** zgodnie z obowiązującym Rozporządzeniem Komisji UE nr 814/2013

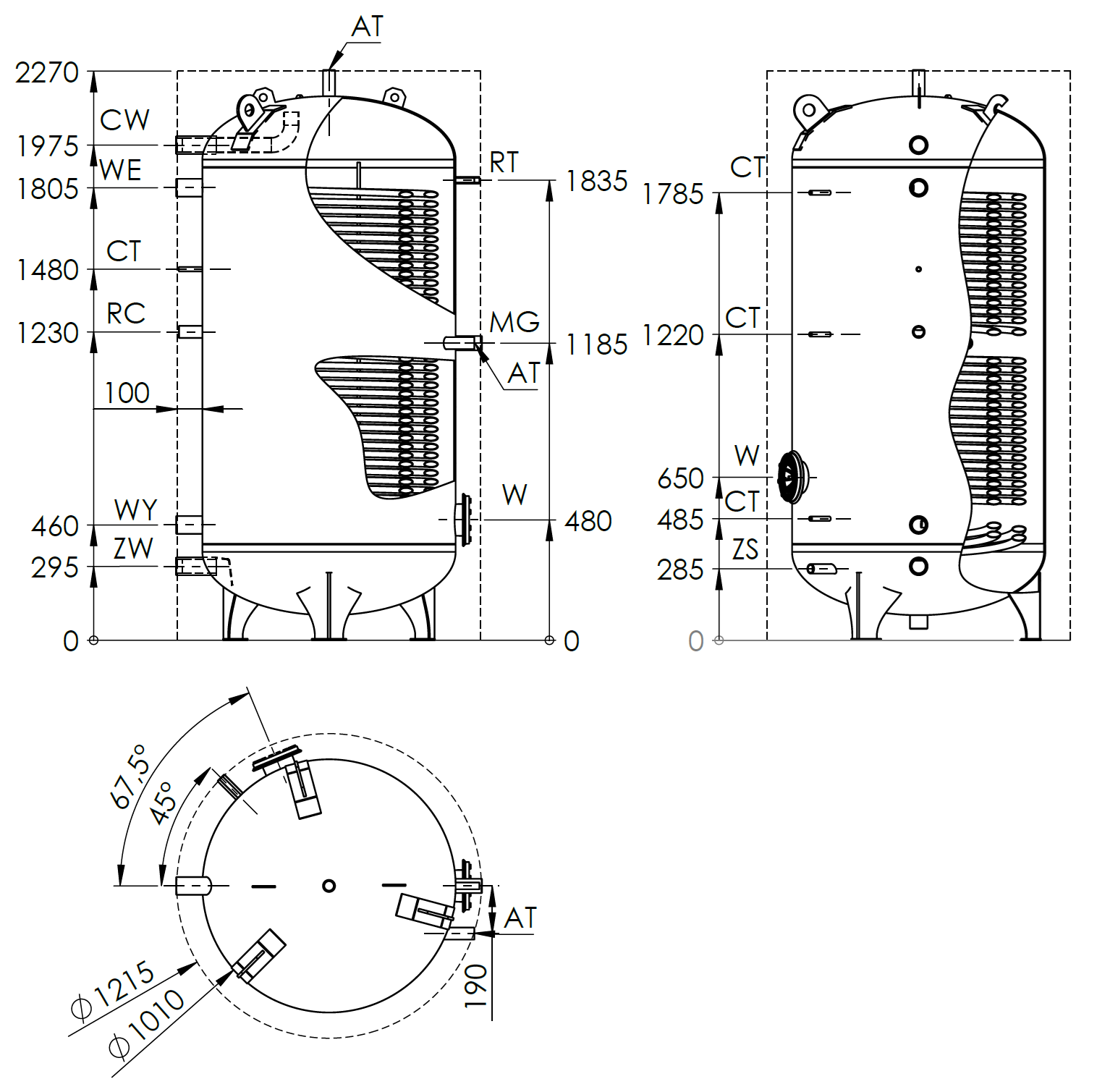

Rys. 1. Budowa wymiennika WDP MEGA MAX 1500.

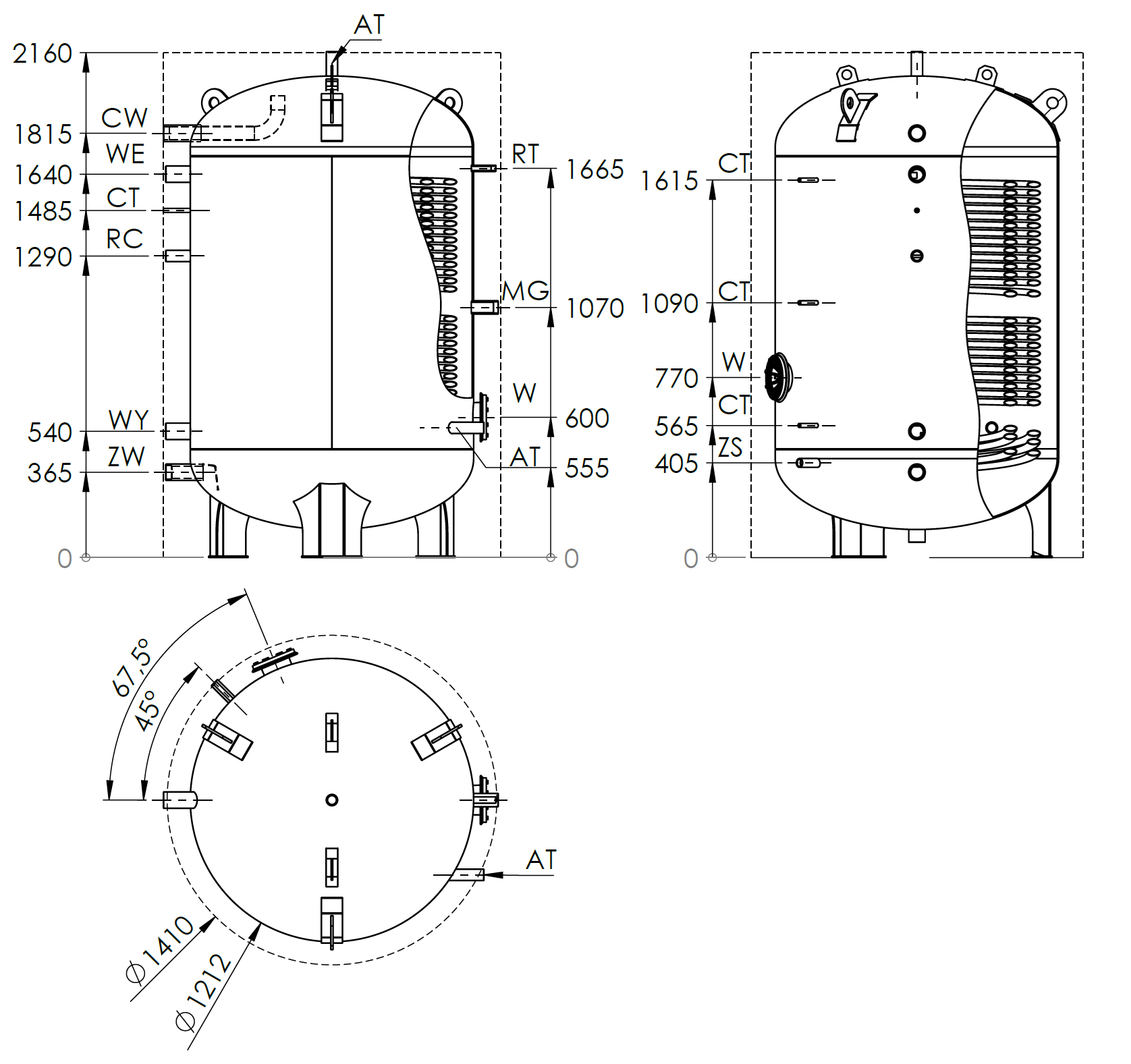

Rys. 2. Budowa wymiennika WDP MEGA MAX 2000.
