WGJ-PCB BIO

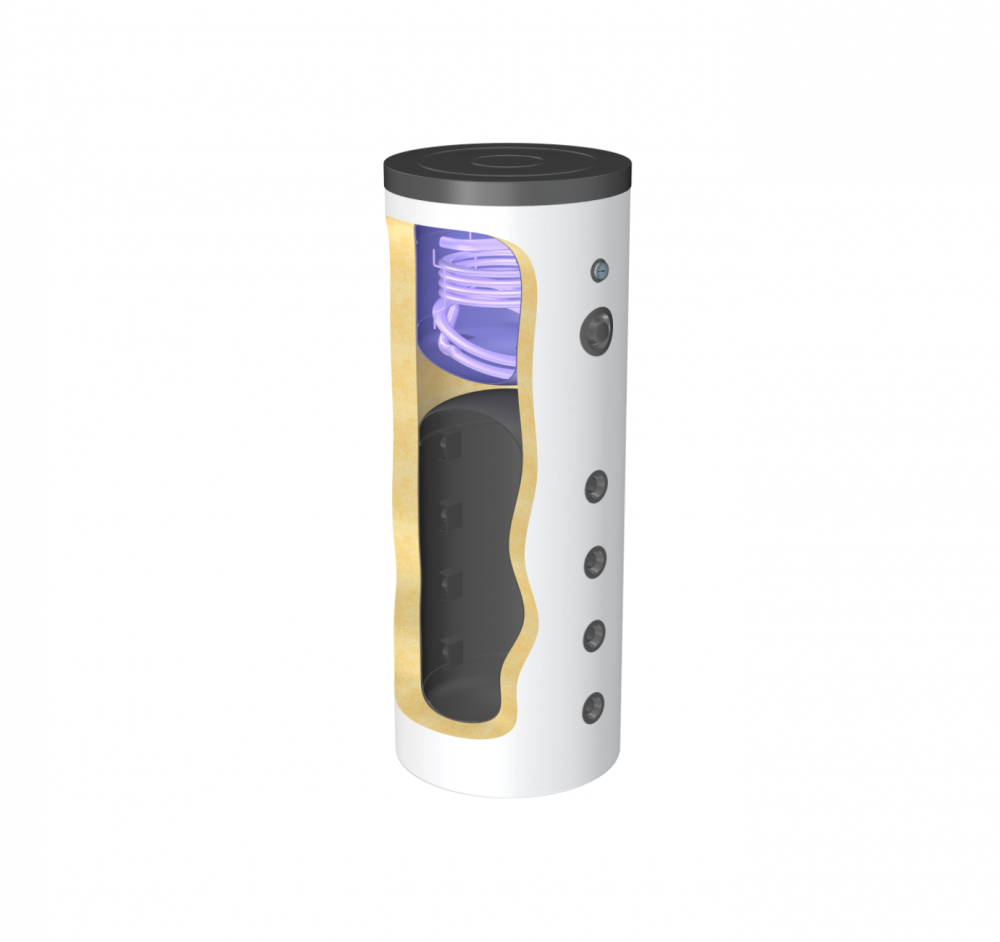

Zbiorniki typu WGJ-PCB BIO przeznaczone są do układów grzewczych, zasilanych przede wszystkim przy pomocy nowoczesnych systemów ogrzewania takich jak np.: pompy ciepła. Wielofunkcyjne bufory to urządzenia dwuzbiornikowe i z uwagi na swoją budowę, służą do akumulacji ciepła zgromadzonego w wodzie obiegowej z równoczesnym podgrzewaniem wody użytkowej. Zamknięcie dwóch zbiorników w jednej smukłej obudowie sprawia, iż urządzenie to nie zajmuje dużo miejsca w kotłowni/pomieszczeniu gospodarczym znacząco ograniczając tym samym konieczność nadmiernej rozbudowy pomieszczeń zaplecza technicznego
Dostępne modele:
| Nr katalogowy | Model | EAN |
| 053-20-401 | WGJ-PCB BIO 200-400 | 5903538232125 |
Górny zbiornik wody użytkowej wyposażony jest w eliptyczną wężownicę spiralną o dużej powierzchni grzewczej, która znacząco usprawnia proces przygotowania c.w.u. przede wszystkim przez źródło nisko lub średnio temperaturowe. Zbiornik umieszczony w górnej części urządzenia pokryty jest po stronie wewnętrznej wysokiej jakości wysokotemperaturową emalią ceramiczną. Dodatkowym zabezpieczeniem antykorozyjnym zbiornika jest anoda magnezowa, której działanie opiera się na różnicy potencjałów elektrochemicznych materiału zbiornika i anody.
Dolny zbiornik wypełniony wodą grzewczą pełni rolę akumulatora ciepła, szczególnie przydatnego dla nisko lub średnio temperaturowych źródeł ciepła jakimi są pompy ciepła. Zapobiega on częstym uruchomieniom pompy ciepła przy odbudowie zapasów czynnika grzewczego, co zmniejsza zużycie energii elektrycznej, przekładając się tym samym na ograniczenie kosztów eksploatacji systemu grzewczego. W przypadku korzystania ze źródeł ciepła o zmiennej wydajności bufor ten pozwala na dopasowanie mocy grzewczej do wymaganego odbioru.
Tab. 1. Parametry techniczne zbirorników typu WGJ-PCB BIO.
| Parametry | j.m. | WGJ-PCB BIO 200-400 | |
| Pojemność całkowita zbiornika górnego | dm³ | 188 | |
| Pojemność użytkowa zbiornika górnego | 179 | ||
| Pojemność zbiornika dolnego | dm³ | 400 | |
| Powierzchnia wymiany wężownicy | m² | 1,1 | |
| Pojemność weżownicy | dm³ | 6,8 | |
| Parametry pracy zbiornika górnego | max. ciśnienie robocze pr=0,6 MPa max. temperatura pracy tr=95°C | ||
| Parametry pracy zbiornika dolnego | max. ciśnienie robocze pr=0,3 MPa max. temperatura pracy tr=95°C | ||
| Parametry pracy węzownicy górnej | max. ciśnienie robocze pr=0,6 MPa max. temperatura pracy tr=95°C | ||
| Straty postojowe | W | 59 | |
| Izolacja termiczna (pianka polistyrenowa) | mm | 100 | |
| Ciężar | kg | ~180 | |
** zgodnie z obowiązującym Rozporządzeniem komisji UE nr 812/2013 oraz 814/2013

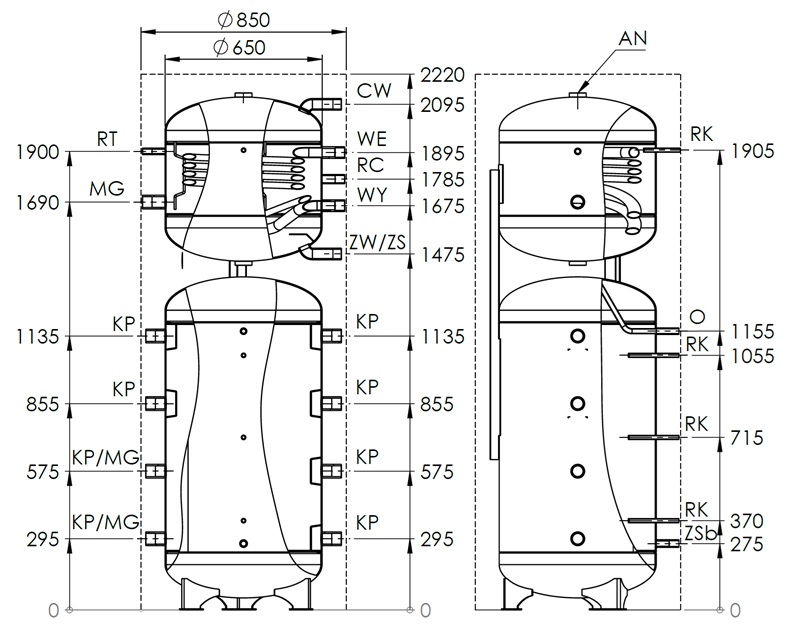

Rys. 1. Budowa i wymiary zbiornika WGJ-PCB BIO 200-400.
| Ciepła woda użytkowa | CW | Gwew 1 1/4" |
| Zimna woda użytkowa/Spust | ZW/ZS | Gwew 1 1/4" |
| Zasilanie wężownicy | WE | Gwew 1 1/4" |
| Powrót z wężownicy | WY | Gwew 1 1/4" |
| Termometr | RT | Gwew 1/2" |
| Króciec cyrkulacji | RC | Gwew 3/4" |
| Rurka kapilary zamknięta | RK | 3/8" |
| Wyczystka | W | Gwew 2" |
| Mufa grzałki elektrycznej | MG | Gwew 1 1/2" |
| Króciec przyłączeniowy | KP | Gwew 1 1/2" |
| Anoda magnezowa | AN | 703-40-240 |
| Odpowietrznik zbiornika dolnego | O | Gwew 1/2" |
| Spust dolnego zbiornika | ZSb | Gwew 3/4" |
