WGJ-PCB INOX

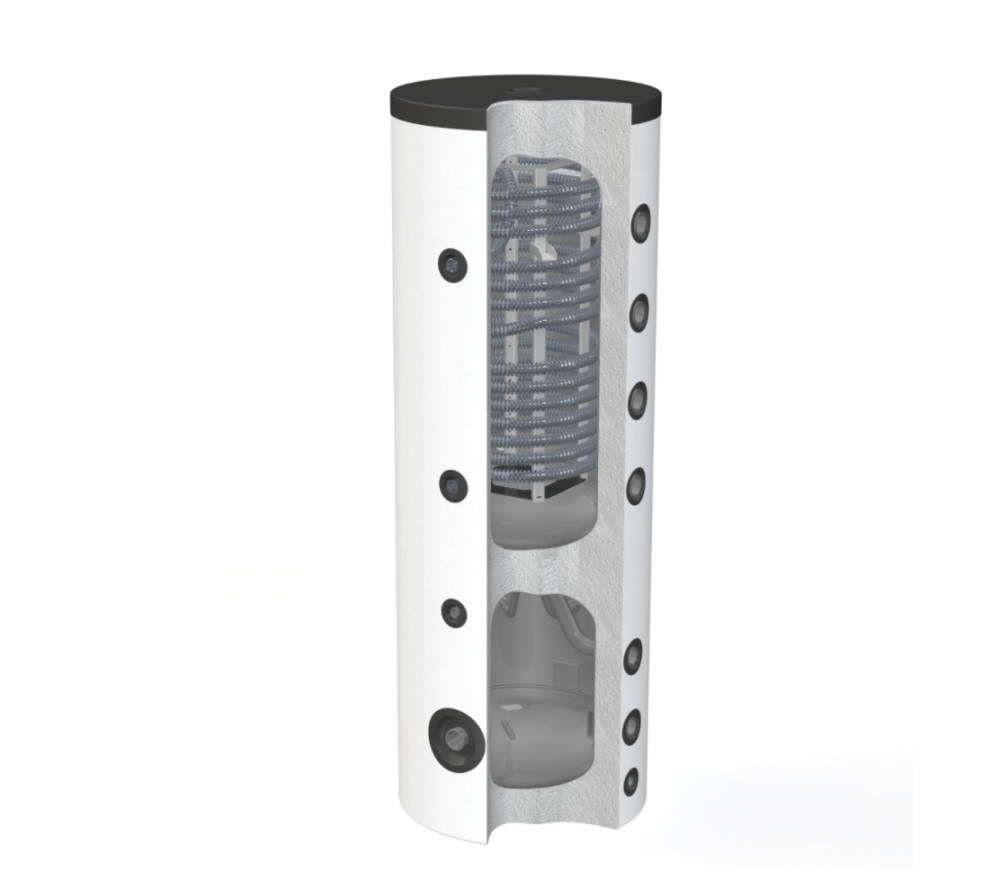

Zbiorniki typu WGJ-PCB INOX przeznaczone są do układów grzewczych, zasilanych przede wszystkim przy pomocy nowoczesnych systemów ogrzewania takich jak np.: pompy ciepła. Wielofunkcyjne bufory to urządzenia dwuzbiornikowe i z uwagi na swoją budowę, służą do akumulacji ciepła zgromadzonego w wodzie obiegowej z równoczesnym podgrzewaniem wody użytkowej. Zamknięcie dwóch zbiorników w jednej smukłej obudowie sprawia, iż urządzenie to nie zajmuje dużo miejsca w kotłowni/pomieszczeniu gospodarczym znacząco ograniczając tym samym konieczność nadmiernej rozbudowy pomieszczeń zaplecza technicznego.
Dostępne modele:
| Nr katalogowy | Model | EAN |
| 053-20-601 | WGJ-PCB INOX 200-100 | 5903538228180 |
Zbiorniki typu WGJ-PCB INOX wyposażone są w dwa zbiorniki buforowe. Zbiornik górny jest zasilany czynnikiem grzewczym pompy ciepła, a dzięki wbudowanej karbowanej wężownicy ze stali nierdzewnej realizuje produkcję c.w.u. Wężownica ta zapewnia szybką i dobrą wymianę ciepła co pozwala na bieżące podgrzewanie wody użytkowej bez konieczności jej gromadzenia. Zbiornik ten działa wówczas jak przepływowy ogrzewacz wody. Jest to zbiornik higieniczny który zapobiega możliwości pojawienia się bakterii ze szczepu legionella.
Dolny zbiornik z kolei to typowy zbiornik buforowy współpracujący z pompą ciepła w układzie c.o.
Tab. 1. Parametry techniczne zbirorników typu WGJ-PCB INOX.
| Parametry | j.m. | WGJ-PCB INOX 200-100 | ||
| Pojemność zbiornika górnego | dm³ | 192 | ||
| Pojemność zbiornika dolnego | dm³ | 102 | ||
| Powierzchnia wymiany wężownicy nierdzewnej | m² | 2,9 | ||
| Pojemność weżownicy | dm³ | 10 | ||
| Parametry pracy wężownicy INOX | Parametr grzania 70/10/40 | oC | Moc grzewcza wężownicy (kW) | Wydajność c.w.u. (l/h) |
| 38,8 | 951 694 610 | |||
| Parametry pracy zbiornika górnego | max. ciśnienie robocze pr=0,3 MPa max. temperatura pracy tr=80°C | |||
| Parametry pracy zbiornika dolnego | max. ciśnienie robocze pr=0,3 MPa max. temperatura pracy tr=80°C | |||
| Parametry pracy wężownicy ze stali nierdzewnej | max. ciśnienie robocze pr=0,6 MPa max. temperatura pracy tr=95°C | |||
| Straty postojowe** | W | 75 | ||
| Izolacja termiczna | mm | 70 - pianka polistyrenowa | ||
| Ciężar | kg | ~130 | ||
** zgodnie z obowiązującym Rozporządzeniem komisji UE nr 812/2013 oraz 814/2013

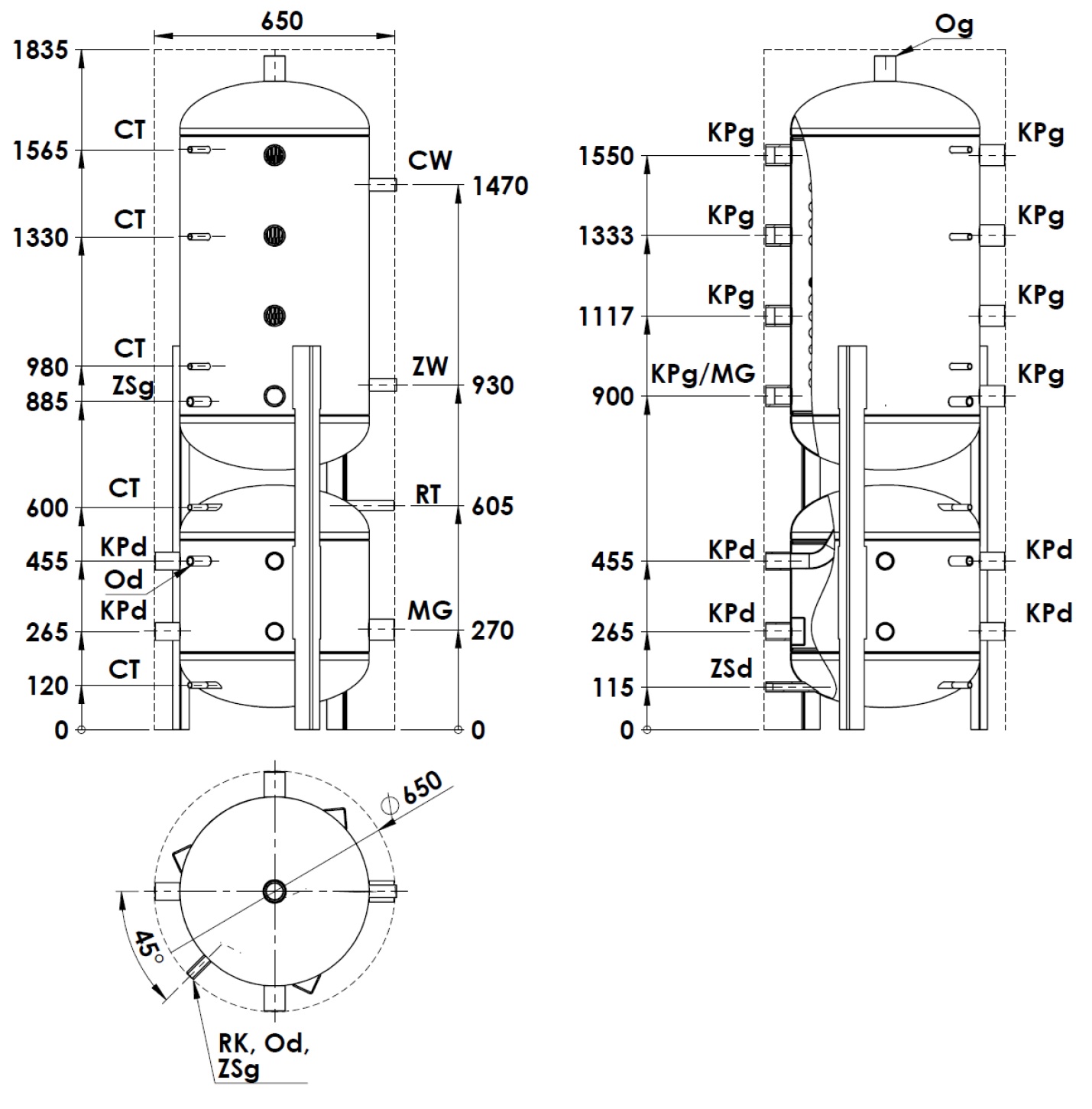

Rys. 1. Budowa i wymiary zbiornika WGJ-PCB BIO 200-400.
| Ciepła woda użytkowa | CW | Gwew 3/4" |
| Zasilanie zimną wodą | ZW | Gwew 3/4" |
| Czujnik temperatury zamknięty | CT | 3/8" |
| Króciec przyłączeniowy - zbiornik dolny | KPd | Gwew 1 1/4" |
| Króciec przyłaczeniowy - zbiornik górny | KPg | Gwew 1 1/2" |
| Rurka termometru | RT | Gwew 1/2" |
| Mufa grzałki elektrycznej | MG | Gwew 1 1/2" |
| Spust- zbiornik górny/dolny | ZSg/ZSd | Gwew 1/2" |
| Odpowietrzenie zbiornika dolnego | Od | Gwew 1/2" |
| Odpowietrzenie zbiornika górnego | Og | Gwew 1 1/4" |
