W2D

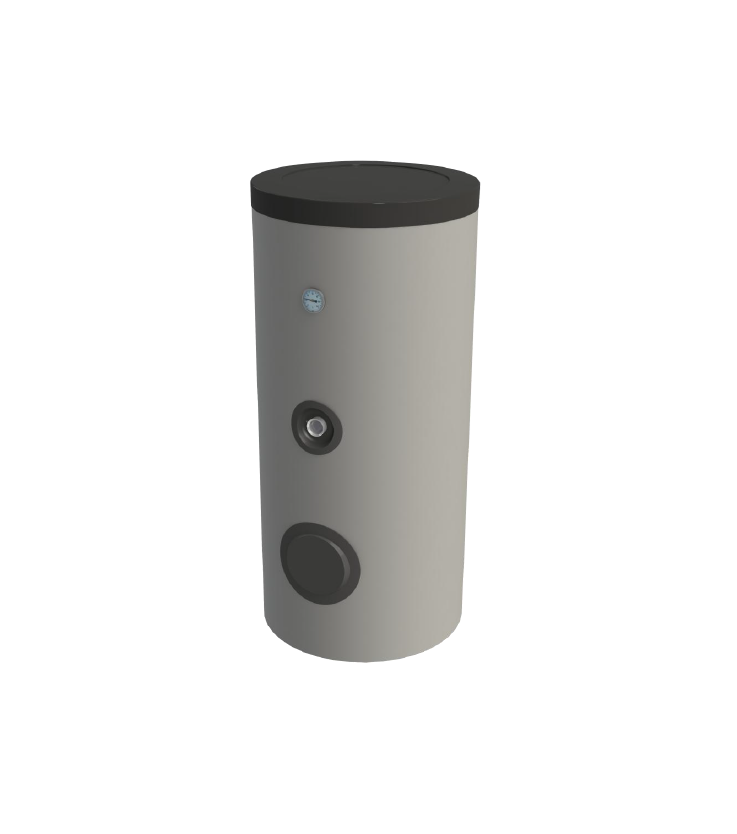

Wymienniki typu W2D 300 jako ciśnieniowe podgrzewacze akumulacyjne, przeznaczone są do podgrzewania i przechowywania ciepłej wody użytkowej, na potrzeby mieszkań, domów jedno- i wielorodzinnych, obiektów użyteczności publicznej, obiektów przemysłowych i innych.
Wyposażone są w dwie niezależne wężownice spiralne co umożliwia przyłączenie dwóch źródeł zasilania o odmiennych czynnikach grzewczych, jak np.: niskotemperaturowego kotła wodnego c.o., kolektorów słonecznych z czynnikiem grzewczym na bazie glikolu lub innego dodatkowego źródła wody grzewczej
Dostępne modele:
| Nr katalogowy | Model | EAN |
| 062-30-329 | W2D 300 | 5903538251577 |
Zbiorniki ciśnieniowe w tych wymiennikach wykonane są z blachy stalowej pokrytej wewnątrz warstwą specjalnej, wysokotemperaturowej emalii ceramicznej, która tworząc szklistą powłokę chroni je przed korozją i zapewnia czystą, zdrową wodę. Dodatkowym zabezpieczeniem antykorozyjnym zbiorników jest anoda magnezowa, która dzięki różnicy potencjałów elektrochemicznych stali i magnezu w wodzie generuje prąd ochronny dla zbiornika.
Izolacja termiczna wykonana jest z pianki polistyrenowej PS na stałe połączonej ze ściankami zbiornika
Podgrzewacze W2D 300 przystosowane są do zamontowania grzałki elektrycznej na korku 1½”, w tym szczególnie produkowanej przez ZUG ELEKTROMET grzałki typu EJK z izolowanymi elementami grzejnymi (Tab.3), które nie pobierają prądu ochronnego jaki generuje anoda magnezowa dla ochrony antykorozyjnej zbiornika. Zwiększa to trwałość zbiornika oraz żywotność anody magnezowej
Tab. 1. Parametry techniczne wymienników W2D.
| Typ | W2D 300 | ||
| Pojemnośc zbiornika | dm3 | 290 | |
| Powierzchnia wężownicy | m2 | dolna | środkowa |
| 1,4 | 1,0 | ||
| Pojemność wężownicy | dm3 | 8,1 | 5,7 |
| Wydajność c.w.u.* 80/10/45oC 70/10/45oC 60/10/45oC | dm3/h | 756 629 462 | 545 462 336 |
| Moc grzewcza* 80/10/45oC 70/10/45oC 60/10/45oC | kW | 30,8 25,6 18,8 | 22,2 18,8 13,7 |
| Wydajność c.w.u. 80/10/60oC 70/10/60oC | dm3/h | 451 330 | 327 241 |
| Moc grzewcza 80/10/60oC 70/10/60oC | kW | 26,2 19,2 | 19 14 |
| Przepływ wody grzewczej w wężownicy | m3/h | 2,2 | 1,7 |
| Strata ciśnienia | mbar | 70 | 35 |
| Wydajność początkowa (temp. pdgrzewacza 60oC) 80/10/45oC 70/10/45oC | dm3/10 min | 223 210 | |
| Straty postojowe** | W | 67 | |
| Parametry pracy zbiornika | maksymalne ciśnienie i temperatura robocza pr=1,0 MPa tr=95oC | ||
| Parametry czynnika grzewczego | maksymalne ciśnienie i temperatura robocza pr=1,6 MPa tr=100oC | ||
| Rodzaj zbiornika | stalowy pokryty wewnątrz emalią ceramiczną | ||
| Rodzaj obudowy zewnętrznej | tworzywo typu HIPS lub skay | ||
| Izolacja termiczna | 65 mm pianki polistyrenowej | ||
| Waga zbiornika | kg | 130 | |
| Przyłącza | |||
| Wlot zimnej wody/Spust | ZW/ZS | Gwew 1" | |
| Ciepła woda użytkowa | CW | Gwew 1" | |
| Zasilanie wodą grzewczą wężownica środkowa | WE2 | Gwew 3/4" | |
| Powrót wody grzewczej wężownica środkowa | WY2 | Gwew 3/4" | |
| Zasilanie wodą grzewczą wężownica dolna | WED | Gwew 1" | |
| Powrót wody grzewczej wężownica dolna | WYD | Gwew 1" | |
| Cyrkulacja | RC | Gwew 3/4" | |
| Czujnik temperatury zamknięty | CT | 3/8" | |
| Mufa grzałki | MG | Gwew 1 1/2" | |
| Mufa termometru | RT | Gwew 1/2" | |
| Anoda magnezowa | AN | Gwew 2" nr: 703-40-390 | |
| Wyczystka | W | ø120 | |
* 80°C, 70°C, 60°C - temp. wody grzewczej na zasilaniu wężownicy
10°C - temp. zimnej wody użytkowej na zasilaniu
45°C - temp. ciepłej wody użytkowej
** zgodnie z obowiązującym Rozporządzeniem Komisji UE nr 812/2013 oraz 814/2013

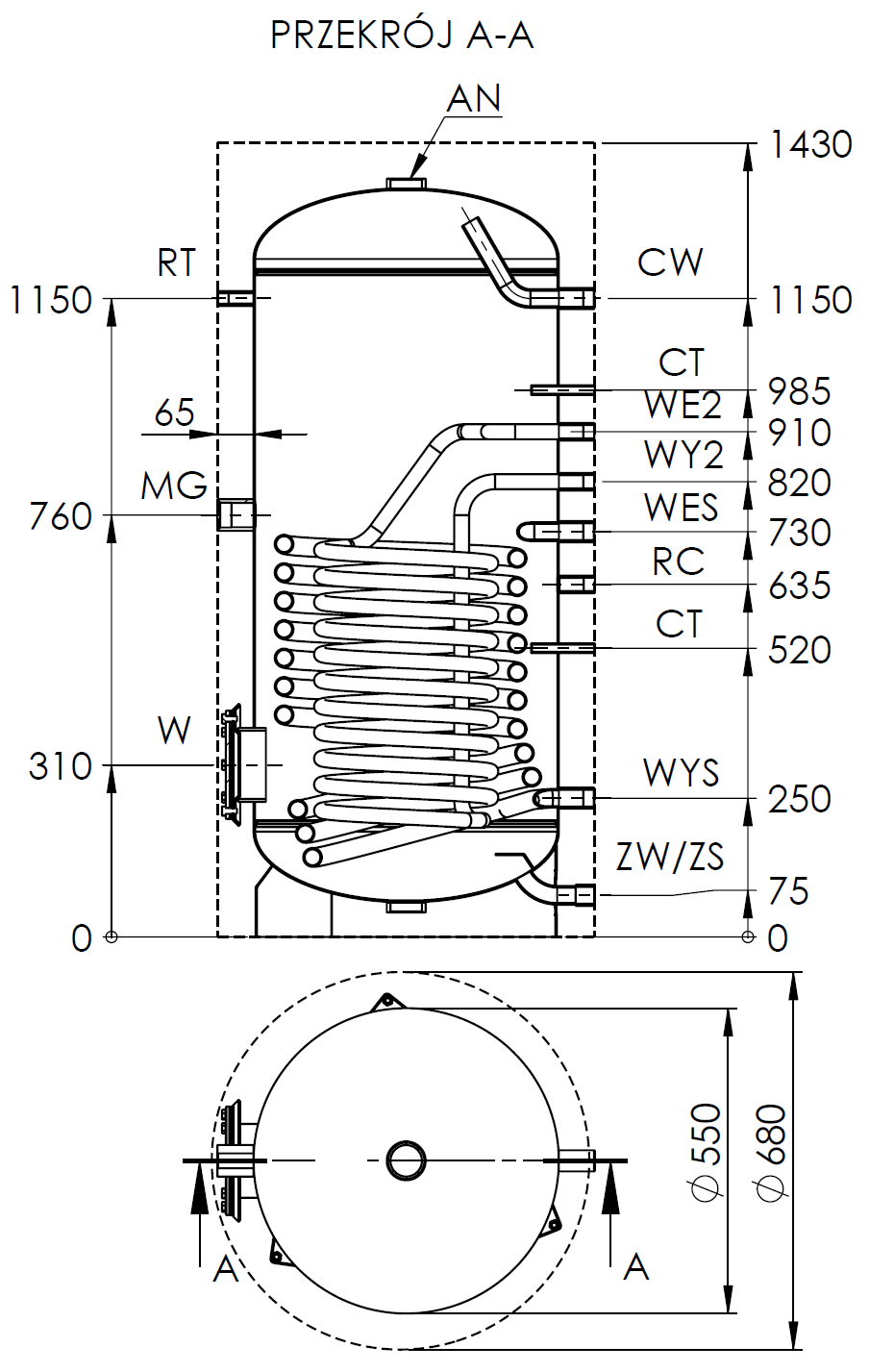

Rys. Budowa i wymiary wymienników W2D 300.
